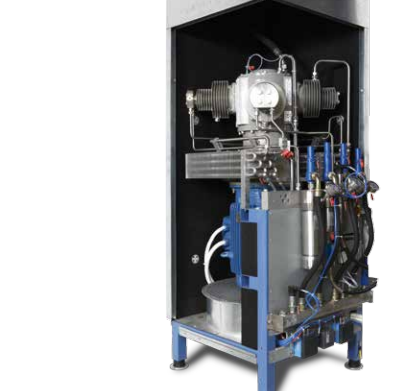

Máy nén khí áp suất cao không dầu DM – Series Atlas copco

DM sản phẩm không áp  lực

Không dầu

• Với thiết kế ách độc đáo chuyển đổi chuyển động quay thành chuyển động tuyến tính, máy nén DM không cần dầu bôi trơn, do đó sẽ không làm nhiễm bẩn khí nén khi mang dầu.
• Nó cũng không yêu cầu quá trình xử lý dầu hoặc tiêu thụ điện năng cho lò sưởi trục khuỷu trong thời tiết lạnh.

Gas kín

• Quá trình khí được trực tiếp đến trục khuỷu có áp suất với phạm vi từ áp suất khí quyển đến  39 bar (a) áp suất đầu vào.

Bảo trì dễ dàng

• Nhờ khớp nối từ tính, khối máy nén có thể dễ dàng tháo dỡ và thay thế tại chỗ trong vòng chưa đầy nửa ngày.
• Khối máy nén đã tháo dỡ sau đó sẽ được tân trang lại trong nhà máy để đảm bảo thời gian ngừng hoạt động ngắn nhất và khả dụng tối đa.

An toàn cho ứng dụng khí

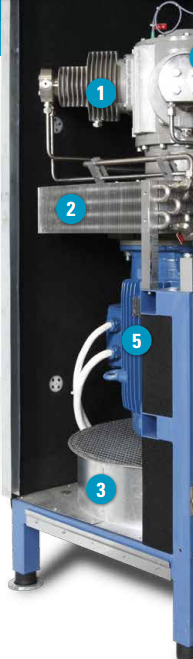

1. Hiệu quả cao: 2 đến 5 giai đoạn nén

• Máy nén DM có sẵn với tối đa 5 giai đoạn nén để đảm bảo tỷ lệ nén thấp, giảm sinh nhiệt và ít hao mòn.
• Công nghệ ách Scotch đảm bảo lực cân bằng và giảm không gian sàn.

2. Máy làm mát gas

• Sau mỗi giai đoạn nén, khí được làm mát bằng vây xung quanh ống dẫn khí.

3. Quạt làm mát không khí

• Kết nối trực tiếp với ổ đĩa chính để đảm bảo luồng không khí lưu thông qua toàn bộ thiết bị.

4. Kênh không khí làm mát

• Đảm bảo luồng không khí làm mát tối ưu thông qua máy nén hoàn chỉnh.
• Động cơ điện.
• Ổ đĩa được ghép nối ở phía dưới với một quạt gió làm mát.
• Ở phía trên với một khớp nối từ tính có sẵn cho Vùng 2 và cũng không phải cho Vùng 1.

5. Khớp từ

• Trục được tích hợp trong vỏ kín với nam châm đảm bảo xoay vòng. Chính điều này giúp loại bỏ nguy cơ rò rỉ khí, ngăn ngừa mài mòn và giảm bớt việc tháo dỡ.

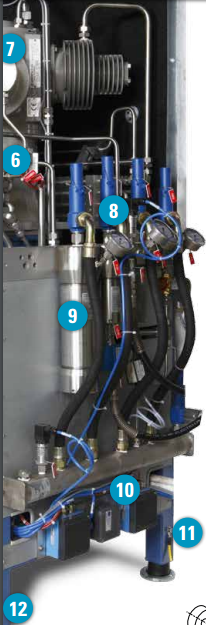

7. Niêm phong kín

• Công nghệ piston thân cho phép các xilanh vừa khít với trục khuỷu.
• Quá trình hít bắt đầu trực tiếp từ trục khuỷu có áp suất lên đến 39 bar.
• Không cần miếng cách ly, miếng đệm hoặc hộp nhồi.

8. Van giảm áp

• Một bộ van cứu trợ và đồng hồ đo ở phía giữa giai đoạn, xả đảm bảo an toàn tối ưu.

9. Dấu tách sau giai đoạn nén cuối

• Ống khí liên kết bằng thép không gỉ.

10. Van cứu trợ

• Mỗi giai đoạn riêng lẻ được thu thấp trở lại để hút.

11. Tấm chống rung

• Máy nén DM được lắp ráp trên một khung dọc, cách ly với sự hỗ trợ của chúng bằng ccs yếu tố làm giảm độ rung.
• Không yêu cầu nền móng đặc biệt.

12. Khung dọc

• Tất cả các yếu tố được lắp ráp trên khung cơ sở thép.
• Thiết kế dọc cho phép diện tích cực kỳ nhỏ 0.7 m2.

Kiểm soát tối ưu

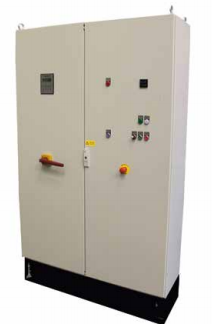

• Thiết bị điều khiển là một bảng điện tử an toàn được phát triển đặc biệt để điều khiển máy nén và các thành phần hệ thống của chúng.
• Nó cho phép các giải pháp không an toàn được thiết lập nhanh chóng và với các yêu cầu bảo trì tối thiểu.
• Áp suất hút hoặc nhiệt độ giai đoạn đầu ra cuối cùng.
• Chức năng giám sát cho phép người vận hành và nhân viên dịch vụ xác định khắc phục sự cố nhanh chóng, hiệu quả.

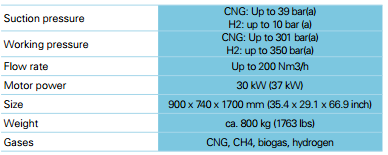

Thông số kỹ thuật:
