Van cổng điều khiển khí nén

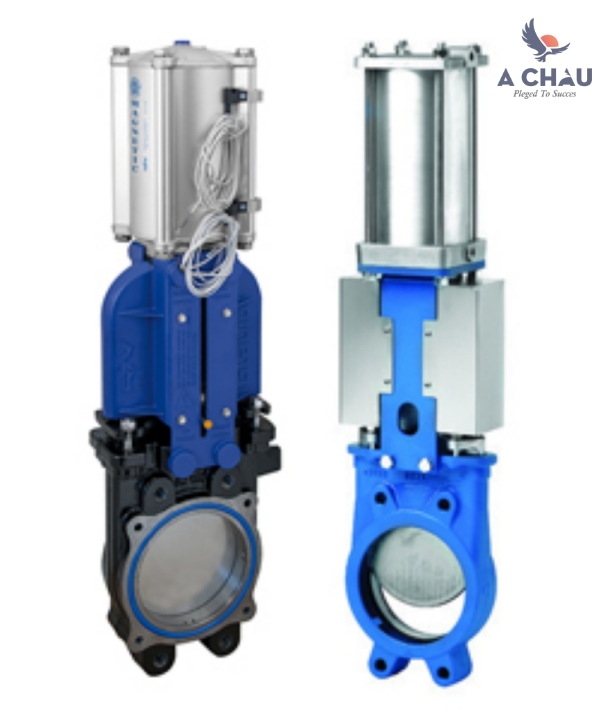

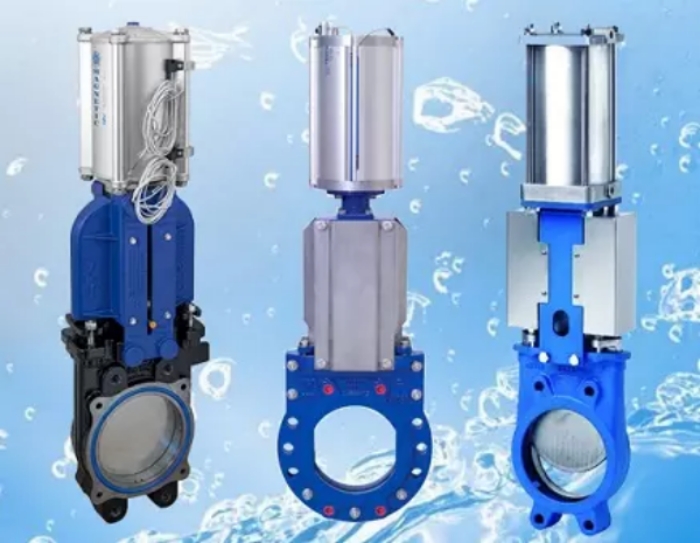

1. Van cổng điều khiển khí nén là gì?

Van cổng điều khiển bằng khí nén hay còn gọi là van cổng dao điều khiển khí nén là van dao cơ được bỏ bộ phận vận hành bằng tay và lắp thay vào bộ truyền động bằng khí nén. Van hoạt động nhờ vào lực kéo và lực đẩy của bộ truyền động, cụ thể là xi lanh khí nén. Van dao khí nén phù hợp với các ứng dụng đóng mở on/off. Không nên sử dụng cho các ứng dụng yêu cầu điều tiết lưu lượng.

Van cửa dao (có tên tiếng anh KNIFE GATE VALVE) là loại van cổng có cấu tạo chiều ngang nhỏ, ngắn hơn các loại khác.Dùng để đóng mở lưu chất trong những không gian nhỏ hẹp về diện tích. Đây là một van hai chiều được thiết kế cho các ứng dụng dịch vụ công nghiệp nói chung. Thiết kế của thân và đĩa van đảm bảo không làm tắc dòng chảy của lưu chất có các chất rắn lơ lửng trong dòng chảy. Van dao được chế tạo từ nhiều loại vật liệu khác nhau như Inox,  gang, van cửa thép…Van có thể truyền động bằng tay hoặc bằng khí nén(Van dao xi lanh khí nén) hoặc bằng điện(van dao điều khiển điện)

Bộ xi lanh khí nén hiện nay được lắp đặt trên các loại van cổng dao gang, van dao Inox chuyên sử dụng trong các môi trường nước, hóa chất, chất ăn mòn, bột giấy, xi măng…

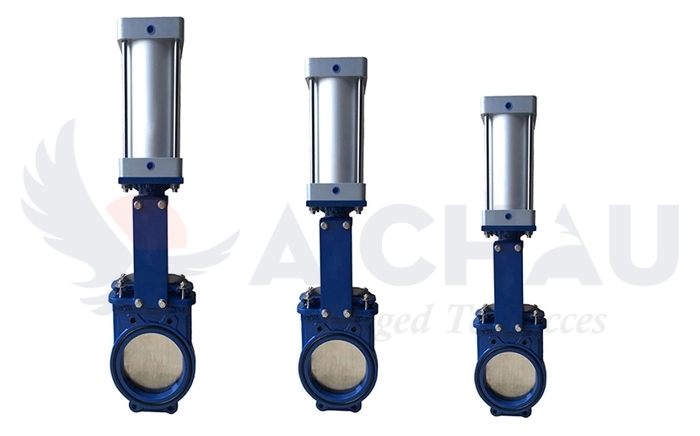

Hiện nay chúng tôi đang cung cấp các dòng van dao điều khiển bằng khí nén đến từ Hàn Quốc, Đài Loan, Trung quốc với đầy đủ các size từ DN50 – DN1500. Van dao điều khiển khí nén được kết nối với đường ống thông qua các loại mặt bích tiêu chuẩn BS, JIS, DIN, ANSI

Một số tên gọi tương đương của dòng van này:

Pneumatic actuator Knife gate valve

Van dao điều khiển khí nén

Van cổng dao điều khiển bằng khí nén

Van xẻng điều khiển khí nén

Van cửa dao điều khiển bằng khí nén

2. Cấu tạo, thông số kỹ thuật của van cổng điều khiển khí nén

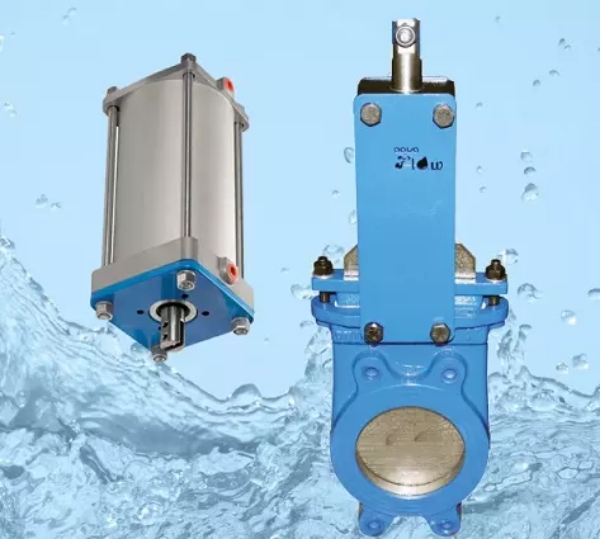

Cấu tạo của van cổng dao điều khiển khí nén

Van được cấu tạo từ hai bộ phận chính là van dao (Knife valve) và bộ truyền động bằng khí nén (Pneumatic actiator). Bộ truyền động trên van dao thường dùng là xilanh khí nén cỡ lớn sử dụng áp suất của khí nén để đẩy và rút đĩa van (đóng/ mở van) thông qua trục van.

• Thân van: Thân van được cấu tạo từ thép, gang, Inox. Thân van là bộ phận chính kết nối với đường ống thông qua kết nối mặt bích với các tiêu chuẩn như BS, JIS, DIN, ANSI
• Cánh van: Cánh van là bộ phận dùng để đóng mở van cửa dao. Cánh van thường được chế tạo bằng các vật liệu Inox 304, Inox 316. Những vật liệu này giúp cánh van hoạt động hiệu quả hơn trong các môi trường lưu chất đồng thời cánh van có khả năng chống ăn mòn cực tốt
• Gioăng làm kín: Gioăng làm kín có nhiệm vụ làm kín ngăn ngừa lưu chất rò rỉ. Gioăng làm kín được chế tạo từ vật liệu EPDM, PTFE là những loại cao su có khả năng chịu nhiệt độ và áp suất rất tốt
• Trục van: Trục van là bộ phận truyền chuyển động từ xi lanh khí nén xuống đĩa van. Trục van là một thanh kim loại hình tròn có một đầu được gắn trực tiếp với đĩa van, một đầu được gắn trực tiếp vào xi lanh khí nén.
• Xi lanh khí nén: Là bộ phận thay thế cho tay quay của các loại van dao. Xi lanh khí nén được sử dụng trên van dao là loại xi lanh vuông, sử dụng áp lực khí nén đầu vào từ 3 – 8bar là áp lực thông dụng của khí nén hiện nay. Xi lanh giúp cho việc đóng mở van cổng dao tương đối dễ dàng, nhanh chóng, thay thế hoàn toàn cho việc điều khiển bằng tay

Thông số kỹ thuật của van cổng điều khiển khí nén

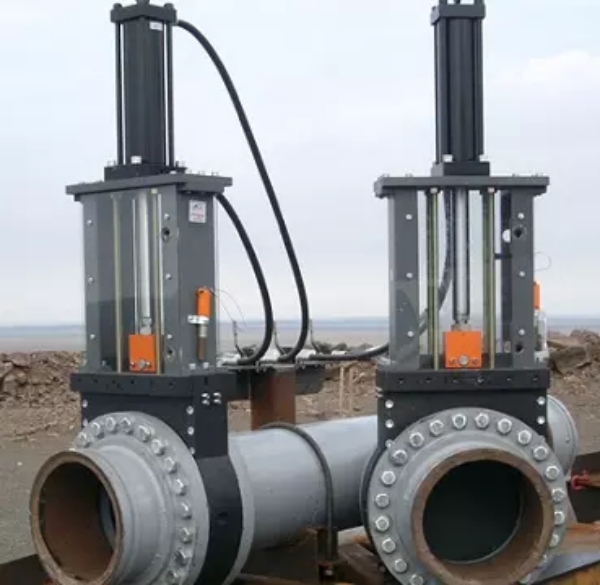

3. Hoạt động van cổng dao điều khiển khí nén như thế nào?

Quy trình hoạt động đóng mở van nhanh chóng và tự động nhờ hệ thống khí nén tác động kết hợp với các loại van điện từ khí nén để đóng mở van và xuất tín hiệu điều khiển.

Van đóng mở thông qua xy lanh khí nén cơ chế đĩa van chuyển động dọc trục lên xuống khi cấp khí nén cho bộ truyền động, Với kiểu thiết kế dạng mặt bích thân van có chiều dày tương đối mỏng vì vậy tiện lợi lắp đặt ở các vị trí không gian hẹp cũng như giảm tải trọng khi lắp trên đường ống.

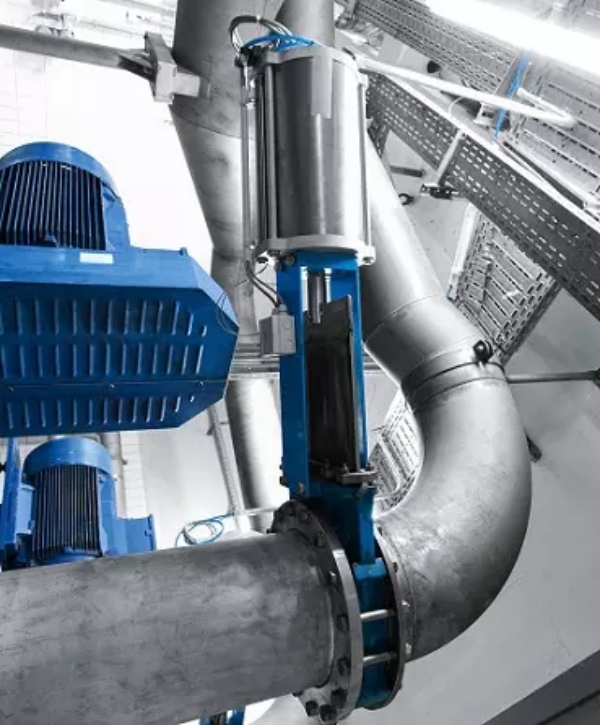

4. Ứng dụng của van cổng điều khiển khí nén

Van cổng dao là van ngắt tuyến tính có trọng lượng nhẹ với cấu trúc nhỏ gọn. Các van được tự động hóa với bộ truyền động xi lanh khí nén để vận hành từ xa.

Hình dạng van đặc biệt phù hợp để đóng ngắt chất lỏng chứa chất xơ hoặc các hạt lơ lửng, vì vậy van cổng dao phù hợp cho nhiều ứng dụng trong các ngành công nghiệp chế biến bột giấy và giấy, xử lý nước thải, khai thác, làm đường và chế biến hóa chất, hệ thống đường ống có tạp chất.
