Cảm Biến Áp Suất ACCOM – Đo Áp Suất Tương Đối (Gauge Pressure)
Dòng cảm biến áp suất ACCOM được thiết kế để đáp ứng các yêu cầu khắt khe trong công nghiệp, với độ chính xác cao, khả năng chống nhiễu và chịu điều kiện môi trường khắc nghiệt. Sản phẩm phù hợp ứng dụng đo áp suất nước, dầu, khí nén trong các hệ thống tự động hóa, máy móc, HVAC, và ngành công nghiệp sản xuất.
Thông Số Kỹ Thuật
| Tham số | Giá trị |
|---|---|
| Dải đo áp suất (Range) | 0 ~ 16 bar (áp suất tương đối) |
| Tín hiệu ngõ ra (Output Signal) | 4 ~ 20mA (hệ ba dây) |
| Điện áp cấp (Supply Voltage) | 10 ~ 36VDC (khuyến nghị 24VDC) |
| Độ chính xác toàn phần (Comprehensive Accuracy) | ±0.5%FS (tùy chọn ±1%FS) |
| Độ trôi nhiệt độ (Temperature Drift) | ±0.03%FS/°C |
| Độ ổn định dài hạn (Long-term Stability) | ±0.3%FS/năm |
| Thời gian đáp ứng (Response Time) | < 1 ms (@ 90% FS) |
| Nhiệt độ bù trừ (Compensated Temp. Range) | -40°C ~ 85°C |
| Nhiệt độ làm việc (Operating Temperature) | -40°C ~ 85°C |
| Nhiệt độ lưu trữ (Storage Temperature) | -40°C ~ 125°C |
| Áp suất quá tải an toàn (Overload Pressure) | 200%FS |
| Chuẩn bảo vệ (Protection Level) | IP65 |
| Kết nối cơ khí (Process Connection) | G1/4", R1/4", 1/4 NPT hoặc tùy chỉnh theo yêu cầu |
| Kết nối điện (Electrical Connection) | Aviation plug (đầu cắm hàng không – chống bụi nước, dễ thay thế) |
| Vật liệu vỏ (Housing Material) | Thép không gỉ, sứ nhôm; gioăng NBR hoặc cao su chịu nhiệt |
| Chống rung (Vibration) | 10gRMS (20~2000Hz) |
| Chống va đập (Impact) | 100g, 11ms |
| Chứng nhận EMC / CE | IEC61326-1 Class B, IEC61000-4-2/3/4/5 |
Tín Hiệu & Kết Nối
- Tín hiệu ngõ ra: Giá trị tuyệt đối 0–5V / Tỉ lệ tương đương 0–5V / 4–20mA
- Điện áp cấp: 6–36VDC, 3.0–5.5VDC hoặc 11–36VDC (tùy phiên bản)
- Dòng làm việc: 2.5mA (typical)
- Ngõ ra tải: >10KΩ hoặc S50 (U-11)
- Kết nối điện: Dây điện hoặc đầu nối thiết bị (terminal)
Cấu Tạo & Chịu Môi Trường
- Chuẩn bảo vệ: IP65 – chống bụi, chống tia nước nhẹ
- Kết nối quy trình: NPT 1/8, G1/4 hoặc tùy chỉnh theo yêu cầu
- Vật liệu chế tạo: Thép không gỉ, sứ nhôm (alumina), NBR hoặc cao su chịu nhiệt (fluorine rubber)
- Chống rung: 10gRMS, dải tần 20~2000Hz
- Chống va đập: 100g, thời gian 11ms
- Cách điện: >100MΩ @ 250VDC
Chứng Nhận & Chống Nhiễu EMC
- Tiêu chuẩn EMC: IEC61326-1 Class B
- Miễn nhiễm tĩnh điện: IEC61000-4-2
- Miễn nhiễm trường điện từ: IEC61000-4-3
- Miễn nhiễm nhiễu điện nhanh (EFT): IEC61000-4-4
- Miễn nhiễm xung sét (Surge): IEC61000-4-5

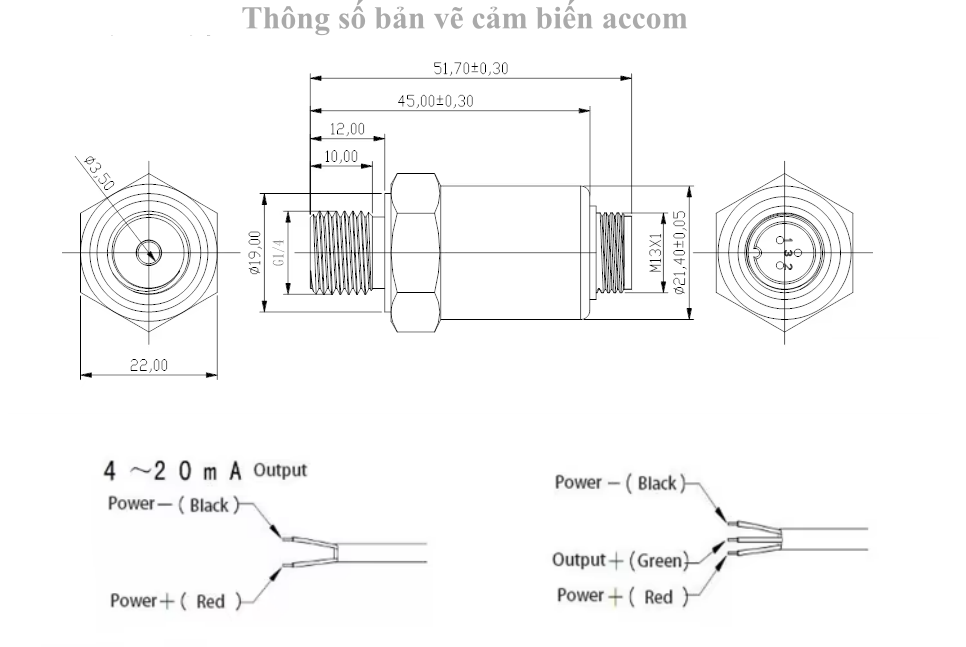

Bản vẽ chi tiết

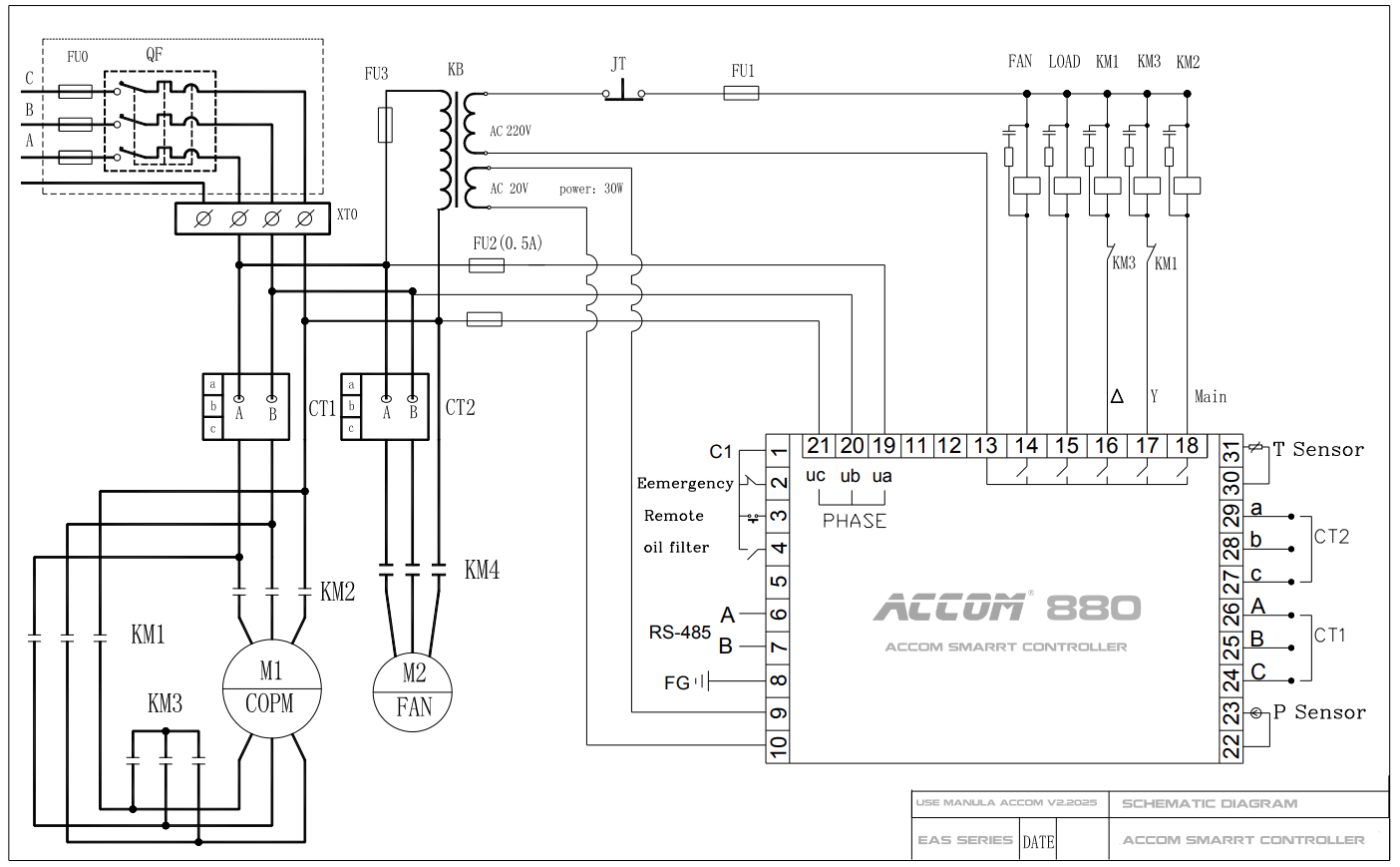

Vị trí đấu nối cảm biến áp suất
Tại bảng điều khiển cảm biến áp suất được đấu theo sơ đồ chân kí hiệu 22-23 (P Sensor)
Dầu do cảm biến được gắn trên thân van MPV hoặc giàn tản nhiệt khí của máy nén ACCOM
