Tiêu chuẩn và kiểu kết nối đường ống - van công nghiệp: Hướng dẫn toàn diện

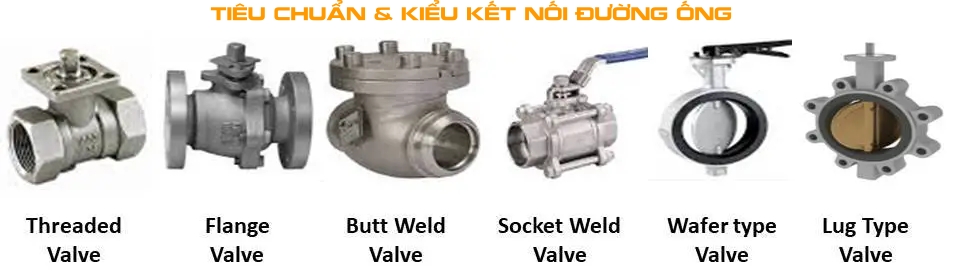

Trong thiết kế đường ống công nghiệp, việc lựa chọn tiêu chuẩn và loại kết nối không chỉ giúp hệ thống đồng bộ, dễ vận hành và bảo trì, mà còn đảm bảo hiệu quả hoạt động của van. Loại kết nối và cách lắp đặt van đóng vai trò quan trọng trong việc duy trì hiệu suất và độ bền của hệ thống. Bài viết này sẽ tổng hợp các loại kết nối phổ biến của van công nghiệp, đồng thời đánh giá ưu và nhược điểm của từng loại, giúp bạn có cái nhìn toàn diện và lựa chọn phù hợp cho hệ thống của mình.

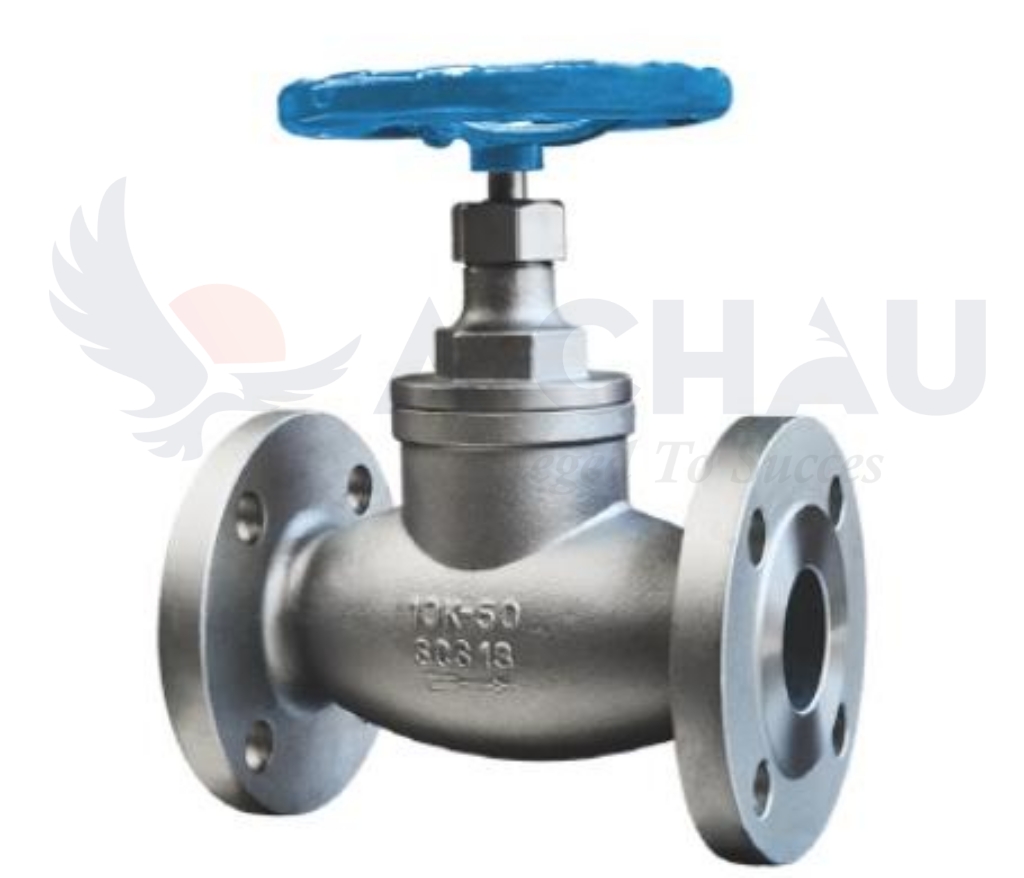

1. Kết nối Mặt Bích (Flanged Connection)

Mô tả: Kết nối mặt bích là loại phổ biến nhất trong các hệ thống đường ống công nghiệp. Van và đường ống được kết nối với nhau thông qua các mặt bích bằng bulong và đai ốc. Các tiêu chuẩn mặt bích như JIS, ASME, BS, DIN quy định kích thước, hình dạng và vật liệu của mặt bích.

Ưu điểm:

• Dễ lắp đặt và bảo trì.

• Đảm bảo độ kít chặt cao, phù hợp cho hệ thống áp suất lớn.

• Phù hợp với đường kính lớn.

Nhược điểm:

• Kích thước cấu trúc lớn, tốn nhiều không gian.

• Thời gian lắp đặt lâu hơn so với các loại kết nối khác.

Tiêu chuẩn đi kèm:

• ANSI B16.5 (tiêu chuẩn mặt bích ở Mỹ)

• DIN 2633 (tiêu chuẩn châu Âu)

• JIS B2220 (tiêu chuẩn Nhật Bản)

Ứng dụng: Hệ thống dầu khí, xử lý nước, các hệ thống làm mát.

Bảng tổng hợp tiêu chuẩn mặt bích

Tiêu chuẩn	Vật liệu
JIS B2220	Mặt bích Thép
JIS B2239	Mặt bích Gang
JIS B2240	Mặt bích hợp kim Đồng
ASME B16.1	Mặt bích Gang
ASME B16.5	Mặt bích Thép
ASME B16.24	Mặt bích hợp kim Đồng
ASME B16.47	Mặt bích Thép (size to, NPS 26 hoặc hơn)
BS 10	Mặt bích Thép/Gang/Hợp kim Đồng
EN 1759	Mặt bích Thép/Gang/Hợp kim Đồng
EN 1092	Mặt bích Thép/Gang/Hợp kim Đồng
DIN 2530~2535	Mặt bích Thép/Gang/Hợp kim Đồng
DIN 2543~2550	Mặt bích Thép/Gang/Hợp kim Đồng

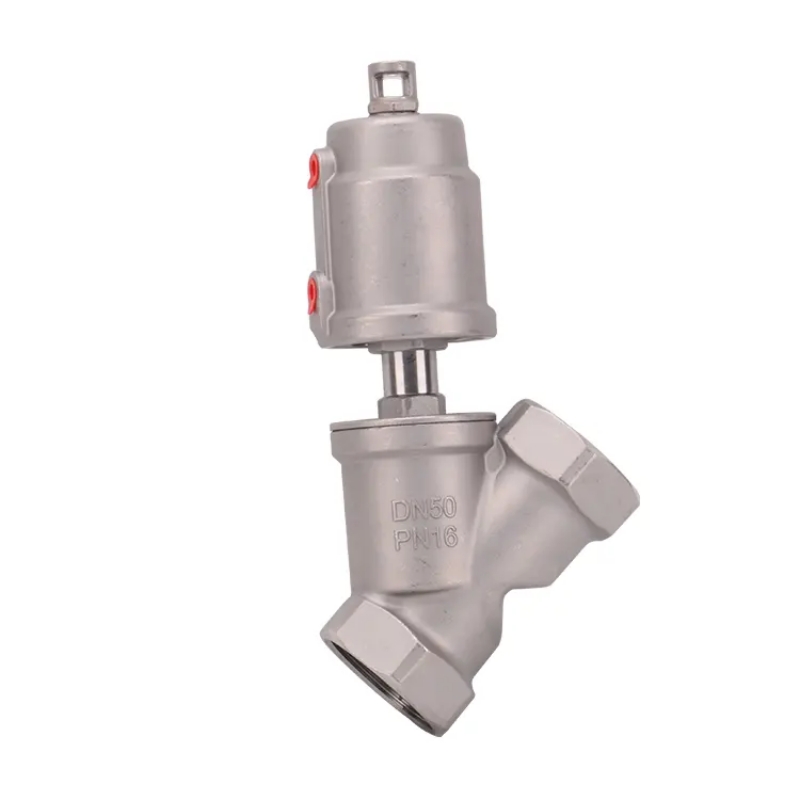

2. Kết nối Ren (Threaded Connection)

Mô tả: Kết nối ren sử dụng các ren trong và ren ngoài để làm kít van và đường ống. Thường dùng cho đường ống có kích thước nhỏ, áp suất thấp.

Ưu điểm:

• Dễ làm, lắp đặt nhanh và tiết kiệm chi phí.

• Thích hợp cho đường ống nhỏ, áp suất trung bình.

• Không yêu cầu nhiều không gian lắp đặt.

Nhược điểm:

• Kém bền trong môi trường áp suất cao hoặc nhiệt độ cao.

• Khó khăn trong việc tháo lắp khi bị kẹt ren.

Tiêu chuẩn đi kèm:

• ASME B1.20.1 (tiêu chuẩn ren Mỹ)

• ISO 7/1 (tiêu chuẩn ren hộp nhất châu Âu)

Ứng dụng: Hệ thống nước sinh hoạt, khí nén, các đường ống nhỏ trong dân dụng.

Các hệ tiêu chuẩn về nối ren

Kiểu ren	Ký hiệu	Tiêu chuẩn
Ren côn trong – Taper Internal	RC	JIS B0203, ISO 7 – 1, BS 21
Ren côn ngoài – Taper External	R
Ren bằng – Parallel Internal	RP
Ren Côn – Taper Threaded	NPT	ASME B1.20.1
Ren bằng – Parallel Threaded	NPS

3. Kết nối Hàn (Welded Connection)

Mô tả: Kết nối hàn là phương pháp kết nối van và đường ống bằng cách hàn chúng lại với nhau. Có hai loại kết nối hàn chính: hàn đối đầu (butt weld) và hàn lồng (socket weld).

Ưu điểm:

• Đảm bảo độ kín cao, không có rò rỉ.

• Phù hợp cho các hệ thống áp suất cao và nhiệt độ cao.

• Giảm thiểu không gian lắp đặt.

Nhược điểm:

• Khó khăn trong việc tháo lắp và bảo trì.

• Yêu cầu kỹ thuật hàn cao và thiết bị chuyên dụng.

Tiêu chuẩn đi kèm:

• ASME B31.1 (tiêu chuẩn hàn đường ống công nghiệp)

• ISO 15614 (tiêu chuẩn hàn quốc tế)

Ứng dụng: Hệ thống hơi, dầu khí, hóa chất.

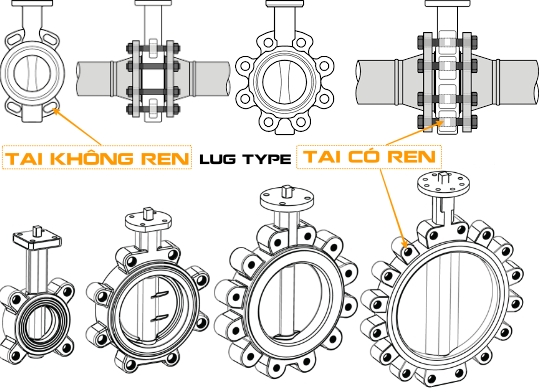

4. Kết nối Lug Type (Lug Type Connection)

Mô tả: Van có các tai hàn (lug) để cố định vào đường ống bằng bu lông. Kết hợp với các tiêu chuẩn khác như ANSI/ASME Class 150 để xác định áp suất làm việc và vật liệu.

Ưu điểm:

• Kết nối chắc chắn, dễ lắp đặt.

• Đáp ứng tiêu chuẩn quốc tế.

Nhược điểm:

• Cần nhiều không gian lắp đặt.

• Chi phí cao.

Tiêu chuẩn đi kèm:

• ANSI/ASME Class 150 (tiêu chuẩn mặt bích ở Mỹ)

Ứng dụng: Sử dụng rộng rãi trong các hệ thống đường ống công nghiệp, đặc biệt là các hệ thống có yêu cầu cao về độ bền và an toàn.

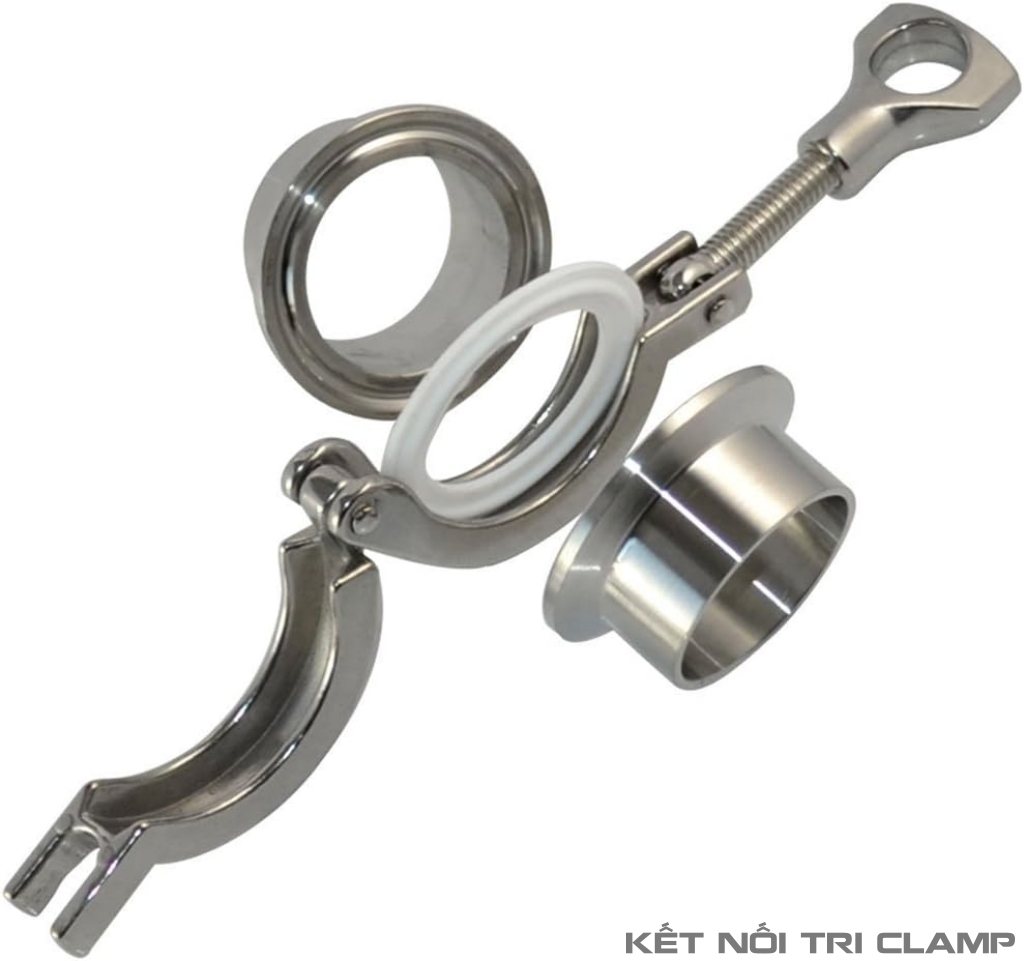

5. Kết nối Clamp (Clamp Connection)

Mô tả: Kết nối clamp sử dụng các kẹp để giữ van và đường ống với nhau. Loại kết nối này thường được sử dụng trong các hệ thống yêu cầu vệ sinh cao.

Ưu điểm:

• Dễ dàng tháo lắp và vệ sinh.

• Phù hợp cho các hệ thống yêu cầu vệ sinh cao.

• Không cần dụng cụ đặc biệt để lắp đặt.

Nhược điểm:

• Không phù hợp cho các hệ thống áp suất cao.

• Độ kín không cao bằng các loại kết nối khác.

Tiêu chuẩn đi kèm:

• ISO 2852 (tiêu chuẩn clamp quốc tế)

• DIN 32676 (tiêu chuẩn clamp châu Âu)

Ứng dụng: Ngành thực phẩm, dược phẩm, và các hệ thống xử lý nước.

6. Kết nối Nối Nhanh (Quick Connect)

Mô tả: Kết nối nối nhanh cho phép kết nối và ngắt kết nối van và đường ống một cách nhanh chóng mà không cần dụng cụ.

Ưu điểm:

• Tiết kiệm thời gian lắp đặt và tháo lắp.

• Dễ dàng sử dụng và bảo trì.

• Phù hợp cho các hệ thống yêu cầu thay đổi thường xuyên.

Nhược điểm:

• Không phù hợp cho các hệ thống áp suất cao.

• Độ kín không cao bằng các loại kết nối khác.

Tiêu chuẩn đi kèm:

• ISO 7241 (tiêu chuẩn nối nhanh quốc tế)

• SAE J2044 (tiêu chuẩn nối nhanh Mỹ)

Ứng dụng: Hệ thống khí nén, thủy lực, và các ứng dụng công nghiệp nhẹ.
