Van điều khiển M800 - Diaphragm Type 3-Way Control Valve là dòng van điều khiển ba ngả chất lượng cao, được thiết kế chuyên dụng cho các ứng dụng công nghiệp như điều chỉnh dòng chảy trong các hệ thống hơi nước, dầu, khí và các chất lỏng. Van nổi bật với thiết kế nhỏ gọn, hiệu suất cao, khả năng kiểm soát dòng chảy linh hoạt và độ bền vượt trội.
Van M800 sử dụng cơ cấu điều khiển bằng khí nén với màng chắn nhiều lò xo, giúp dễ dàng điều chỉnh và chịu được áp lực cao. Phù hợp với các tiêu chuẩn chất lượng quốc tế như ANSI, DIN, JIS, van được ứng dụng rộng rãi trong các ngành công nghiệp như hóa chất, điện, dầu khí và xử lý nước.

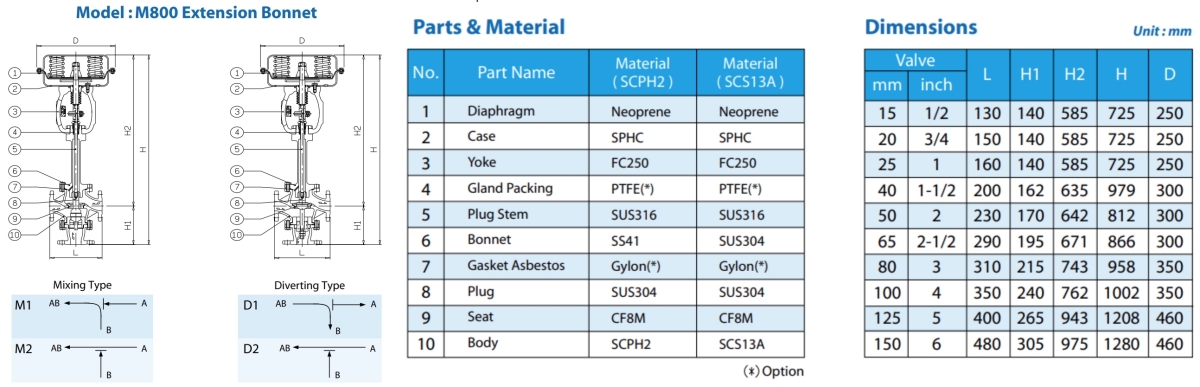

Kích thước và đặc điểm thiết kế
Model : M800 Extension Bonnet
Đặc điểm nổi bật
- Thiết kế nhỏ gọn và hiệu suất cao: Van được dẫn hướng từ phía trên (Top Guide) giúp ổn định và giảm rung lắc trong quá trình vận hành.
- Khả năng chịu áp suất cao: Đáp ứng các yêu cầu nghiêm ngặt về áp suất và nhiệt độ.
- Tính năng kiểm soát tiếng ồn và chống xâm thực: Với thiết kế Plug đa tầng và lỗ nhỏ giảm áp.
- Ứng dụng linh hoạt: Có thể sử dụng cho cả dịch vụ trộn (Mixing) và chuyển hướng dòng (Diverting).
- Tiêu chuẩn môi trường: Packing EVSP 9000 thân thiện với môi trường, đáp ứng quy định về phát thải khí thải thấp.
Nếu bạn cần thêm thông tin hoặc hỗ trợ tùy chỉnh sản phẩm, hãy liên hệ để được tư vấn chi tiết.

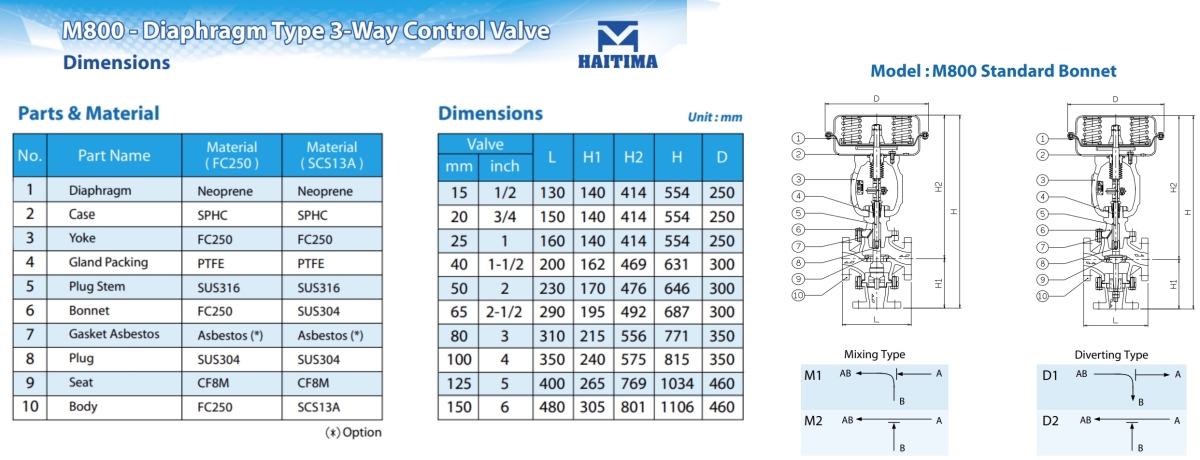

Bảng thông số kỹ thuật
| Thông số | Giá trị tiêu biểu |
|---|---|
| Tên sản phẩm | M800 - Diaphragm Type 3-Way Control Valve |
| Chất liệu thân van | Gang (FC250), Thép Carbon (SCPH2), Thép không gỉ (SCS13A, SCS14A, SCS16A), Hastelloy C, B |
| Chất liệu Trim | SUS304, SUS316, SUS316L, SUS420, Hastelloy C, B |
| Kích thước van | DN15 - DN150 (tùy chọn theo nhu cầu) |
| Áp suất Max | ANSI Class 150/300/600; JIS 10K/20K/30K/40K; DIN PN10/16/25/40 |
| Nhiệt độ làm việc | -196°C đến +350°C |
| Kiểu kết nối | Mặt bích FF, RF hoặc hàn Butt-welded |
| Kiểu điều khiển | Điều khiển khí nén, tay quay, bộ điều khiển điện tử |
| Tiêu chuẩn rò rỉ | Metal seat: < 0.01% Cv (theo FCI 70-2-2003); Soft seat: Class VI |
| Ứng dụng | Hơi nước, dầu, khí, hóa chất và các chất lỏng khác |
| Packing kín | V-Teflon, Grafoil (tự điều chỉnh và lắp đặt dễ dàng) |
| Loại Plug | Linear, On-Off, V-Port (khả năng giảm áp và kiểm soát tiếng ồn tốt) |
| Thiết kế Bonnet | Standard, Radiator Fin, Extension, Bellows Seal |
| Kích thước | DN15-DN25: 30:1; DN32-DN150: 50:1 |
| Xuất xứ | Haitima - Đài Loan |
