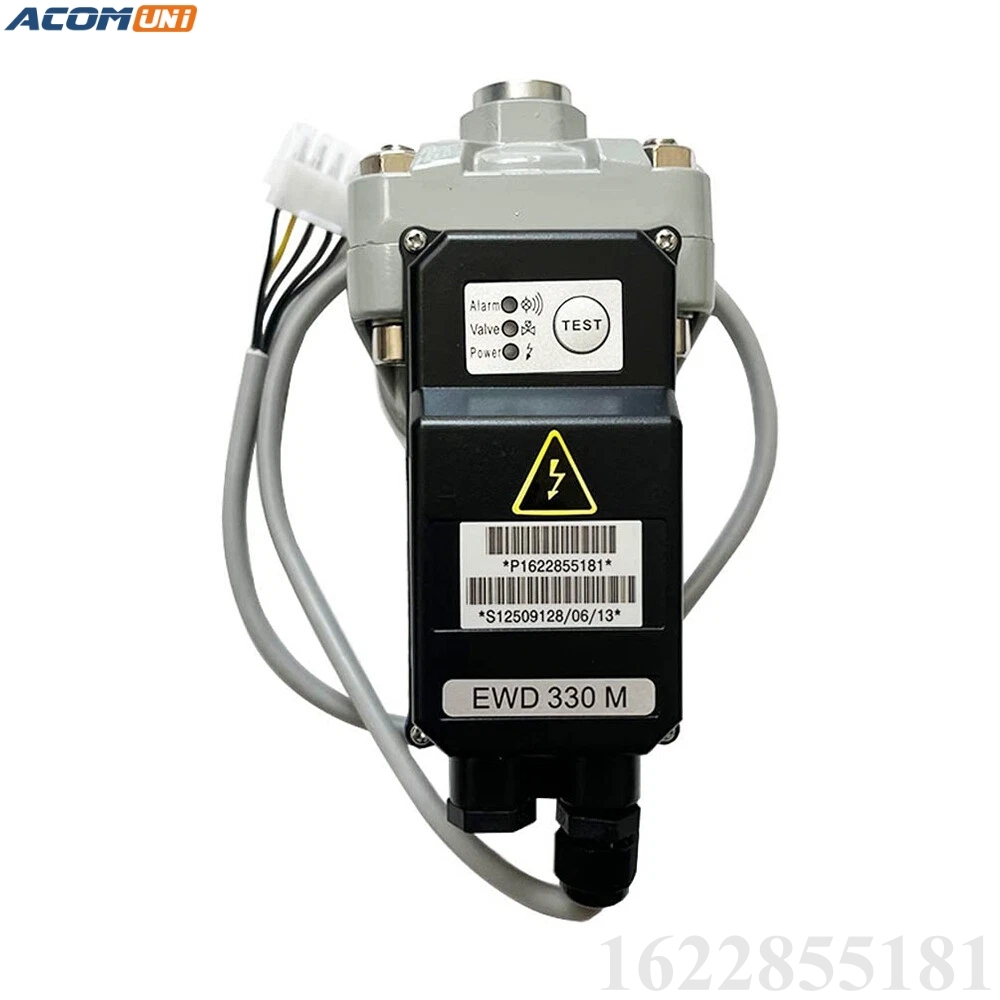

Van xả nước thay thế EWD Atlas copco ACCOM UNI

Trên các máy nén khí của Atlas Copco, mỗi máy đều được trang bị sẵn một van xả nước điện tử với mã EWD tương ứng theo công suất máy. Van xả này được tích hợp ngay sau bộ aftercooler, đảm nhiệm nhiệm vụ xả toàn bộ nước ngưng hình thành trong quá trình làm mát khí nén trước khi khí đi vào các thiết bị hạ nguồn.

Trong hệ thống khí nén công nghiệp, nước ngưng tụ luôn tồn tại và bắt buộc phải được xả liên tục. Vấn đề không nằm ở việc có xả hay không, mà là xả như thế nào để không làm mất khí nén và không phá vỡ trạng thái vận hành ổn định của hệ thống.

1. Bản chất công nghệ của EWD

EWD là van xả nước ngưng không thất thoát khí nén (zero-loss drain), khác hoàn toàn với các loại van xả cơ và van xả theo thời gian.

• Cảm biến điện dung theo dõi trạng thái nước ngưng trong khoang chứa (thực tế vận hành), không dựa vào thời gian giả định.
• Van điện từ điều khiển gián tiếp qua màng (membrane) để giữ van ở trạng thái đóng kín khi chưa cần xả.
• Chỉ xả khi đạt ngưỡng → không xả kèm khí nén.

Chính nguyên lý này giúp EWD loại bỏ nhược điểm hao khí của van timer và hạn chế tình trạng kẹt/sai lệch mức của van phao cơ.

2. Lợi ích EWD mang lại

• Tiết kiệm năng lượng: không có khí nén bị xả ra ngoài trong quá trình thoát nước.
• Ổn định dài hạn: đường xả lớn, ít chi tiết chuyển động, giảm nguy cơ nghẹt bùn dầu và cặn bẩn.
• An toàn hệ thống: xả nước kịp thời, hạn chế ăn mòn đường ống và thiết bị hạ nguồn.
• Tự giám sát: nhiều phiên bản có LED trạng thái và tiếp điểm báo lỗi (potential-free alarm).

EWD được thiết kế để làm việc ổn định trong điều kiện môi trường công nghiệp tiêu chuẩn (tham chiếu catalogue): 35 °C và 70% RH, phù hợp cho cả khí nén có dầu và không dầu.

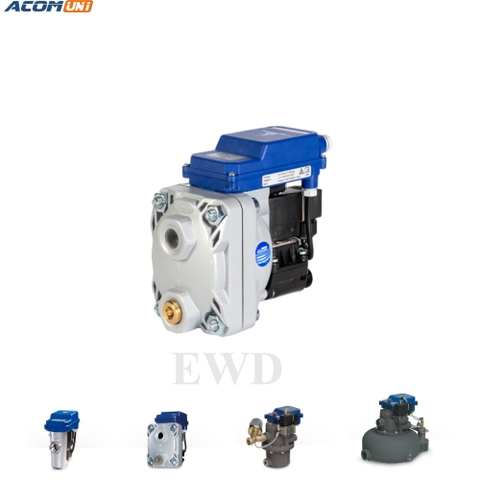

3. Phân loại dòng EWD theo catalogue Atlas Copco

Dòng EWD được chia theo lưu lượng – áp suất – điều kiện nước ngưng để bao phủ nhiều dải ứng dụng.

• Theo quy mô hệ thống: EWD 50 / 75 / 330 / 1500 / 16K (từ hệ nhỏ đến hệ công suất lớn).
• Theo điều kiện nước ngưng: EWD C (phủ chống ăn mòn, dùng cho khí nén không dầu hoặc nước ngưng có tính ăn mòn).
• Theo áp suất làm việc: EWD HP (CHP) (phiên bản áp suất cao, tới khoảng 63 bar).
• Theo đặc tính vận hành: EWD A / B / L (Vario function) – có độ trễ thông minh khi mở van, tối ưu cho nước ngưng có dầu/nhũ tương.

4. Ứng dụng điển hình của EWD

Van xả EWD thường được lắp tại:

• Máy nén khí trục vít
• Bình tích khí
• Máy sấy khí
• Bộ lọc đường ống
• Cyclone separator / aftercooler

EWD đặc biệt phù hợp cho nhà máy chạy 2–3 ca hoặc 24/7, nơi tổn thất khí nén nhỏ cũng nhanh chóng chuyển thành chi phí điện lớn.

5. Hạn chế thường gặp của EWD

Nhược điểm của dòng van này nằm ở chỗ: công nghệ khá phức tạp cho một chức năng vốn “đơn giản” là xả nước ngưng. Do sử dụng cảm biến điện dung (đo/nhận biết trạng thái nước ngưng trong khoang), khi xảy ra lỗi cảm biến hoặc mạch điều khiển: khó sửa tại hiện trường, thường phải thay cụm, dẫn tới chi phí sửa chữa/thay thế cao.

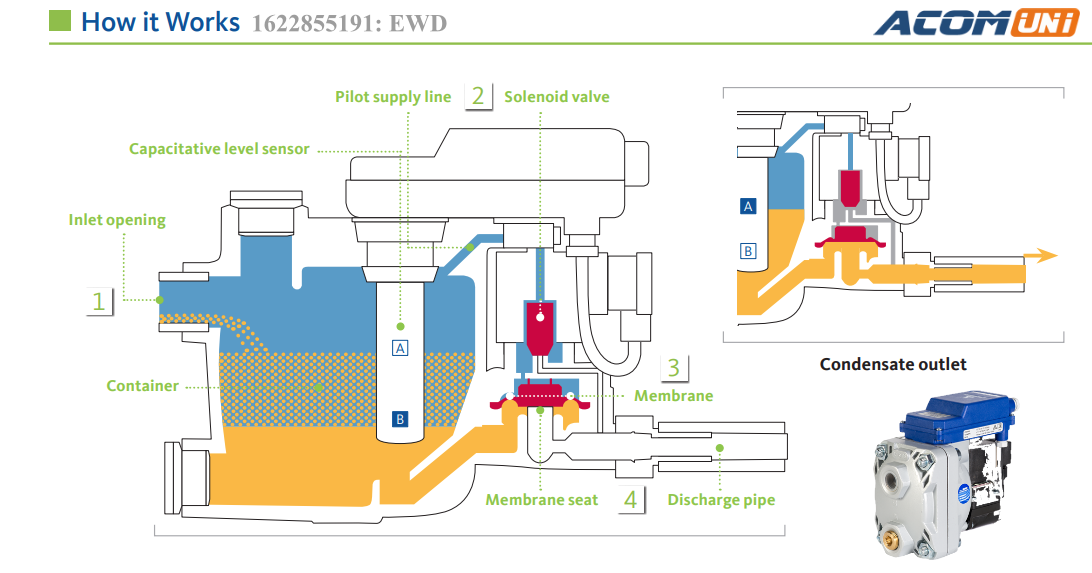

6. Cấu tạo nguyên lý hoạt động

1. Nước ngưng tụ chảy nhỏ giọt qua cửa vào và được thu lại trong khoang chứa.

2. Ở trạng thái ban đầu, van ở vị trí đóng vì thông qua đường cấp pilot và van điện từ, chênh lệch áp suất phía trên màng được duy trì. Do diện tích bề mặt phía trên màng lớn hơn nên tạo ra lực đóng lớn, giúp bệ màng luôn đóng kín và không rò rỉ.

3. Khi khoang chứa đầy nước ngưng đến mức cảm biến mức điện dung phát tín hiệu tại điểm tối đa, van điện từ sẽ chuyển trạng thái và vùng phía trên màng được xả áp.

4. Khi áp suất phía trên màng giảm, màng nhấc khỏi bệ màng và áp suất dư trong thân van sẽ đẩy nước ngưng tụ đi vào đường ống xả.

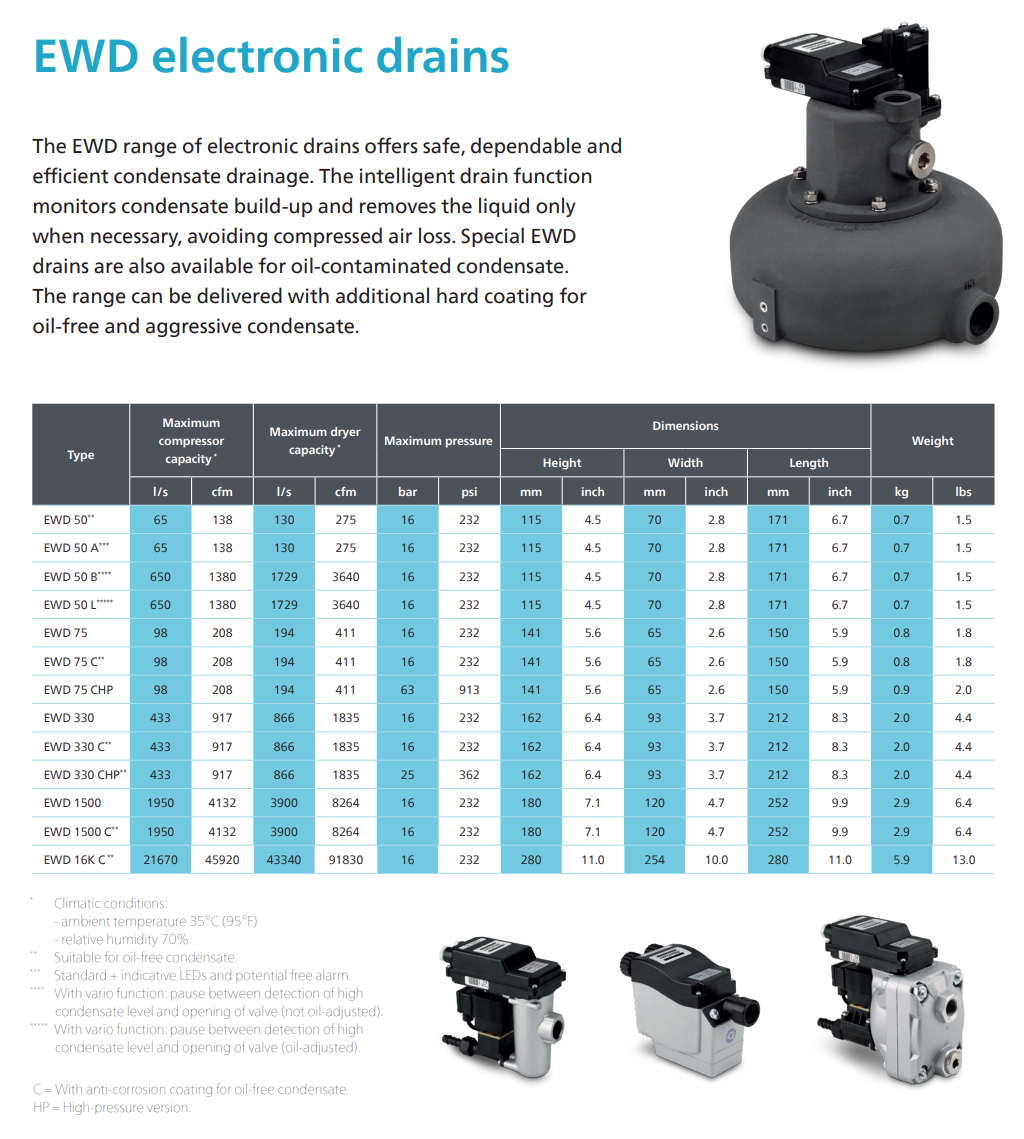

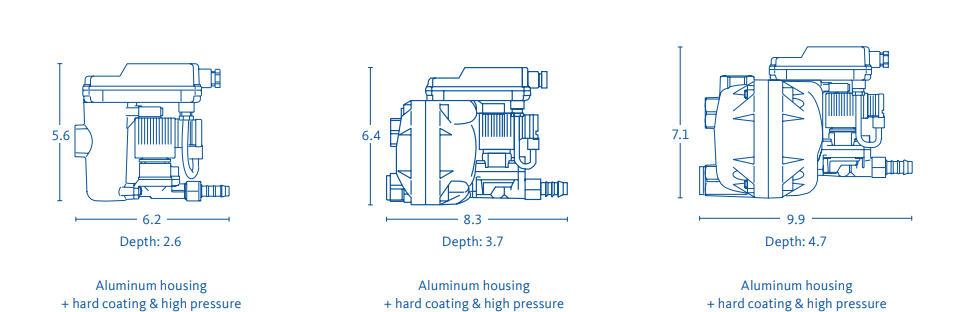

7.Thông số EWD

8. Thực tế chuyển dịch sang thế hệ mới & hướng thay thế tương đương

Atlas Copco đã chuyển dần sang thế hệ van xả mới (không còn dùng nền tảng BEKO cho toàn bộ danh mục). Tuy nhiên, EWD vẫn tồn tại rộng rãi trên các hệ thống đã lắp đặt, và nhu cầu thay thế – bảo trì – chọn tương đương kỹ thuật vẫn rất lớn.

Trong bối cảnh đó, nhiều doanh nghiệp lựa chọn giải pháp thay thế tương đương về nguyên lý zero-loss để chủ động chi phí. ACCOM UNI được phát triển theo cùng logic vận hành của EWD: cảm biến mức + van điện từ điều khiển qua màng, xả theo trạng thái thực tế (không xả theo thời gian), hướng tới mục tiêu dễ chọn – dễ lắp – chủ động chi phí.
