Chúc mừng bạn đã đến với thương hiệu máy nén khí Hitachi chất lượng số 1 Nhật Bản. Cán mốc 200.000 máy nén đã được bán ra năm  2017. Không chỉ được ưa chuộng và tin dùng bởi nhiều nhà máy tại Việt Nam (Châu á). Hitachi còn mở rộng và thâu tóm thương hiệu khác mở rộng thị trường sang EU, USA.

Bài viết cung cấp cho bạn: Báo giá, review, e-Catalogue, thông số kỹ thuật, manual, check list bảo dưỡng. v.v.. Chúng giúp bạn lựa chọn thiết bị máy nén và các thành phần cho hệ thống máy nén khí trục vít  có dầu Hitachi sao cho phù hợp với nhu cầu của bạn. Đồng thời cung cấp tài liệu cho vận hành bảo trì máy trọn đời.

Tại thị trường Việt Nam máy nén khí trục vít ngâm dầu hitachi chia thành 06 phom(class) thiết kế máy tương ứng dải công suất điện như bên dưới. Click "Xem chi tiết" để khám phá model máy phù hợp với nhà máy của bạn.

Máy nén khí Hitachi có cải tiến nào đáng giá ?

Những nâng cấp đáng giá nhất với next II series bao gồm nâng cấp lọc khí lớn hơn, lọc tách lớn hơn, đầu nén lớn hơn có lưu lượng tăng với cùng công suất tiêu thụ điện đồng thời tuổi thọ vòng bi dài hơn . Bảng điều khiển trung tâm được lột xác, giao diện trực quan hơn, thân thiện người xử dụng. Đơn cử thay vì hiển thị mã lỗi như thế hệ next I nay lỗi hiển thị bằng chữ menu.

Cải tiến đáng giá nhất là hitachi đã nâng cấp hệ thống giải nhiệt có tể hoạt động với nhiệt độ môi trường 50 độ C nhờ nâng cấp quạt làm mát cánh cong trước thành cánh cong sau, giàn tản nhiệt lớn hơn, chuyển từ nằm ngàng sang két trên nóc máy giúp tản nhiệt tối ưu hơn đồng thời làm nhỏ gọn body máy. Cải tiến này được coi là vượt chội hơn so với nhiều thương hiệu máy nén khí G7 còn lại trên thị trường.

>> Revew cải tiến ngược xu thế máy nén khí Hitachi trong next series II



Với mỗi "Class" Hitachi trang bị cải tiến khác nhau so với máy nén khí hitachi cũ trước cũng như với những thương hiệu đồng hương Nhật Bản khác. Hitachi có phiên bản máy nén riêng cho thị trường USA, EU, Châu Á (Việt Nam), nội địa Nhật. Những phiên bản máy nhập theo dây truyền sẽ không được đề cập trong bài viết này hay tại bất kỳ đại lý máy nén khí Hitachi khác.

Dòng máy bạn đang xem có số lượng bán ra nhiều nhất trong "gia đình" máy nén khí Hitachi Nhật Bản. Tại Việt Nam công nghệ máy nén trục vít ngâm dầu vẫn được sử dụng phổ biến hơn cả vì lợi thế hiệu suất nén cao, giá thành rẻ hơn công nghệ nén piston, cuộn, cánh gạt, trục vít oil free.

Về thiết kế  toàn bộ máy nén khí Hitachi Next II Series được cải tiến với 05 nhóm máy. Với mỗi nhóm Hitachi đã cho những nâng cấp khác nhau. Riêng dải công suất trên 160kw vẫn giữ nguyên thiết kế theo đời cũ 2000 series. Trên 160kw hiện đang có thiết kế mới, sẽ được cập nhật.

Thành phần hoàn chỉnh hệ thống máy nén khí Hitachi

Mặc định hệ thống khí nén của bạn sẽ được Á Châu thiết kế Căn cứ theo tiêu chuẩn khí nén ISO 8573-1 2010 Class "X" mà bạn sử dụng. X có giá trị từ 0 đến 9 tương ứng với khí sạch nhà máy bạn yêu cầu. Tiêu chuẩn là thước đo quyết định số lượng thiết bị phụ trợ đi kèm:

Máy nén khí: Được coi là trái tim của hệ thống khí nén. Nơi tạo ra khí nén đồng thời quyết định hàm lượng dầu của khí nén.

Bình tích áp; Bình chứa khí nén, được ví như kho chứa khí nén của máy nén tạo ra trước khi trung truyển vào đường ống khí nén

Máy sấy khí: Thiết bị tách nước ra khỏi khí nén

Lọc đường ống: Chức năng chính thiết bị lọc bụi bẩn khí nén, chức năng phụ tách nước.

>> Xem thêm chuyên mục thiết kế lắp đặt tại Blog để hiểu sâu hơn

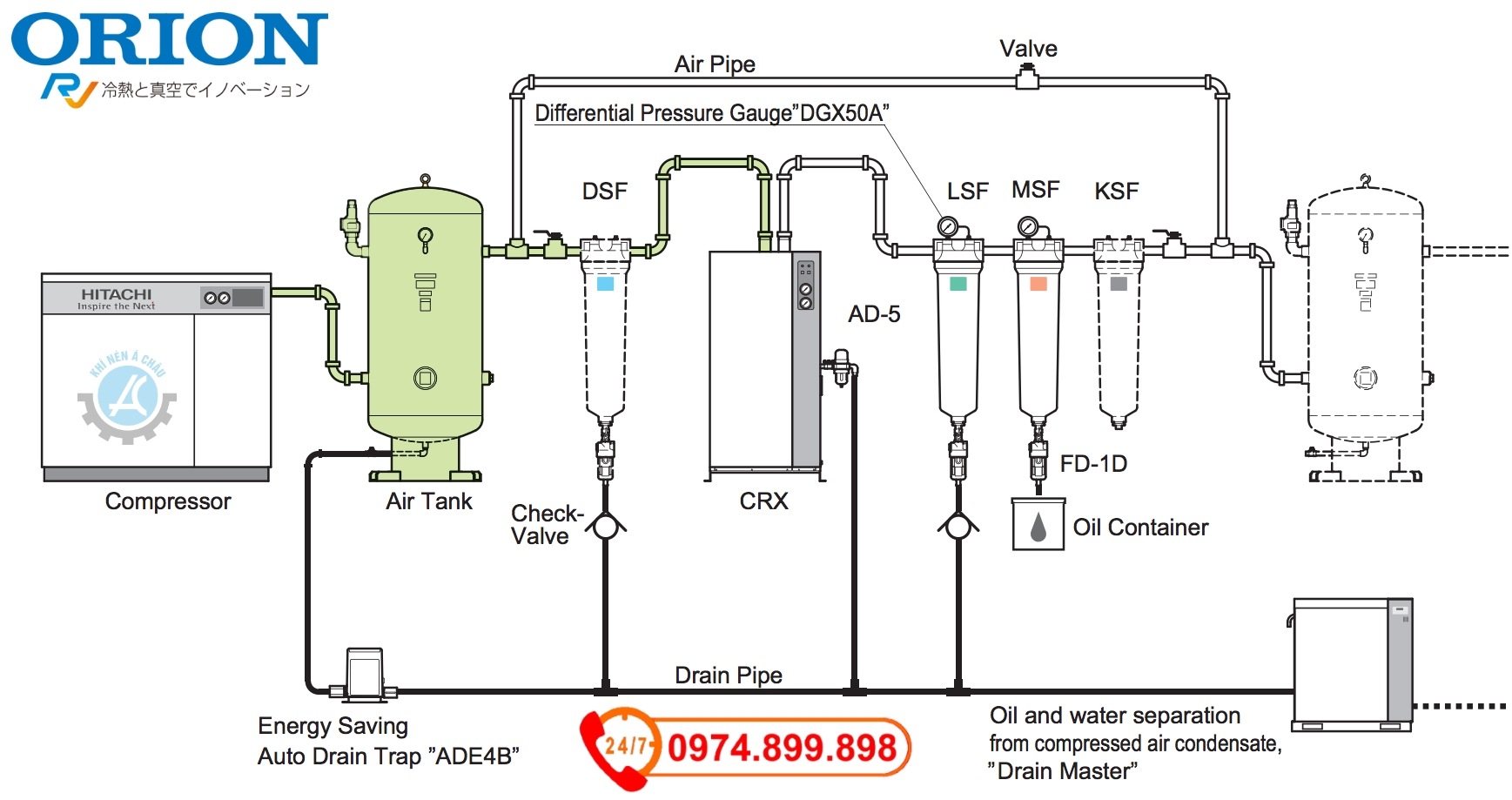

 Với những hệ thống thiết kế căn bản không có phòng máy riêng có thể xử dụng số lượng một phần thiết bị như bên dưới.

Lưu ý: Hitachi cũng như những hãng máy nén quê hương Nhật Bản đều xử dụng thiết bị xử lý khí nén Orion.

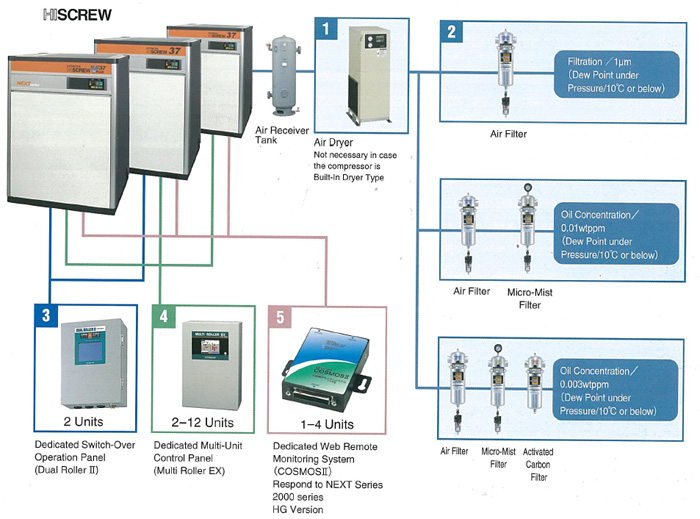

 Những hệ thống phóng máy có nhiều máy song song sẽ cần thếm hệ điều khiển trung tâm(nhạc trưởng) nhằm điều phối hoạt động cho từng máy. Tối ưu áp suất cho toàn hệ thống, giúp tiét kiệm điện năng tiêu thụ.

Thiết kế nắp đặt phòng máy Hitachi

02 kiểu thông gió phòng máy nén khí trục vít Hitachi

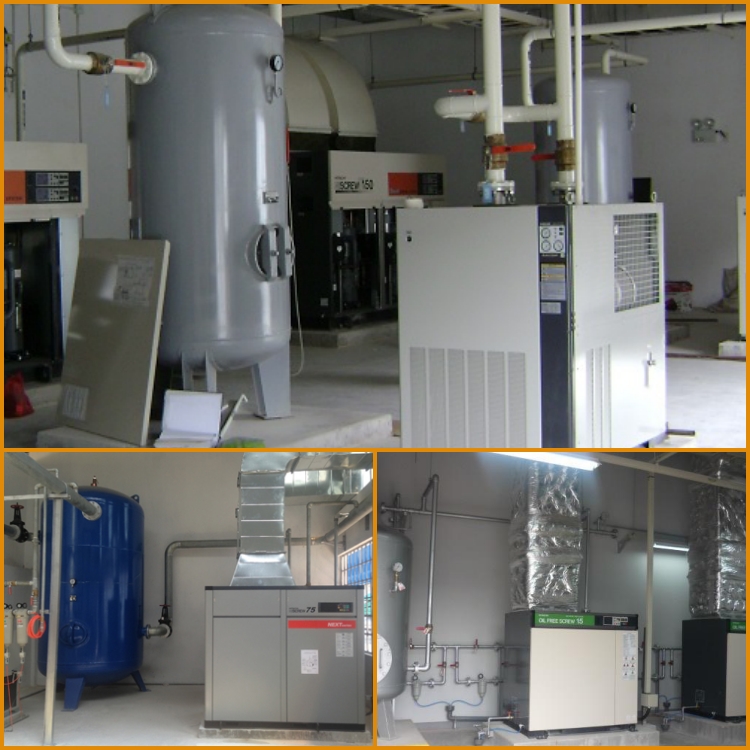

Thi công, nắp đặt phòng máy nén khí Hitachi thực tế

Check list bảo dưỡng máy nén khí hitachi

Check list dùng tham khảo và đối chiếu với danh sách vật tư đại lý cung cấp cho từng đợt bảo dưỡng. Danh sách đại lý chào giá có thể nhiều hoặc ít hơn hạng mục đề xuất từ nhà máy. Thông thường với gói bảo dưỡng cao cấp thì danh sách vật tư thay thế luôn nhiều hơn khuyến nghị từ nhà sản xuất.

Tham khảo thêm về cách thức lập danh sách vật tư phụ tùng thay thế trong link. Chúng là cẩm nang hưỡng dẫn sử dụng (Manual).

>> Gói bảo dưỡng định kì

>> Ghé thăm blog khí nén chúng tôi cung cấp kiến thức khí nén từ nhập môn đến nâng cao cho quản lý.

Chúng được thiết kế theo nhu cầu sử dụng thực thế của nhà máy bạn. Hoặc bạn liên hệ kĩ thuật viên của Khí Nén Á Châu để được trợ giúp.

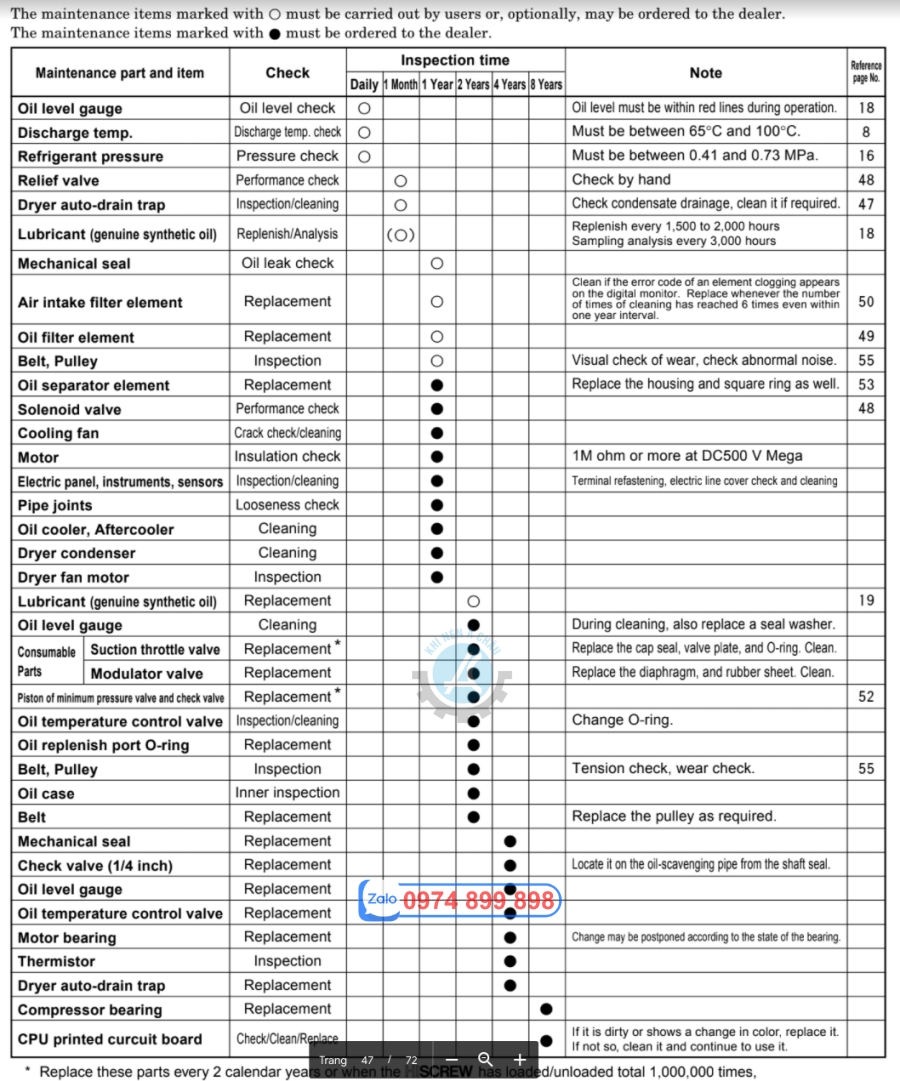

Bên dưới là Check list nguyên mẫu cho máy nén khí Hitachi có dầu 7,5kw đến 75kw. Chúng llà một danh sách hạng mục thiết bị, phụ tùng khuyến nghị từ nhà sản xuất.

Nhận Báo giá, dự toán hệ thống máy nén trục vít Hitachi

Gửi yêu cầu báo giá chi tiết cho bạn ngay  0974 899 898 (zalo), email: khinenachau@gmail.com

Mẹo có giá tốt và tiết kiệm thời gian. Hãy gửi yêu cầu chi tiết model máy, thiết bị phụ trợ kèm theo máy sấy, bản vẽ lắp đặt, phương thức thanh toán, yêu cầu khác phục vụ thi công nắp đặt....Yêu cầu càng chi tiết càng giảm thời gian đi lại, khảo sát, báo dự trù cho bạn.

Bảng báo giá nhanh những model máy nén khí hitachi có dầu phổ biến 15kw đến 110kw.

Bảng báo giá

Model máy (click xem chi tiết)	Lưu lượng m3/phút/ 7bar	Chủng loại, công suất điện	Đơn giá (USD)
OSP-15M5AN2-L	2,15 m³/min	Tiêu chuẩn trục vít 15kw	6693
OSP-15VAN2-L	2,15 m³/min	Biến tần motor dây đồng 15kw	8119
OSP-22M5AN2-L	4,1 m³/min	Tiêu chuẩn trục vít 22kw	7475
OSP-22VAN2	4,1 m³/min	Biến tần, motor BLDC 22kw	11316
OSP-37M5AN2-L	6,8 m³/min	Tiêu chuẩn trục vít 37kw	10166
OSP-37VAN2-L	6,8 m³/min	Biến tần motor BLDC 37kw	15180
OSP-55M5AN2-L	10,1 m³/min	Tiêu chuẩn trục vít 55kw	13547
OSP-55VAN2-L	10,1 m³/min	Biến tần 55kw	18952
OSP-75M5AN2-L	13,3 m³/min	Tiêu chuẩn trục vít 75kw	16502
OSP-75VAN2-L	13,3 m³/min	Biến tần 75kw	21907
OSP-110M5AN2-L	21,5 m³/min	Tiêu chuẩn trục vít 110kw	26254
OSP-110VAN2-L	21,5 m³/min	Biến tần 110kw	33833
Trên 110kw	Dự án	Tiêu chuẩn,Biến tần Làm mát nước, làm mát khí	Liên hệ Hotline

Tỉ giá quy đổi USD tính theo tỉ giá liên ngân hàng / Vietcombank tại thời điểm kí hợp đồng.

Bảo hành 12 tháng từ Hitachi, bảo hành 05 năm từ đại lý cung cấp Khí Nén Á Châu. Xem thêm chính sách bảo hành máy nén Hitachi.

Báo giá trên chưa bao gồm VAT 10%. Chưa bao gồm nắp đặt.

Gía đã bao gồm chi phí vận chuyển đến nhà máy bên mua.

Đơn giá chỉ bao gồm máy chưa bao gồm thiết bị phụ trợ như máy sấy, lọc đường ống, van xả nước, bình tích, đường ống, vật tư nắp đặt.

>> Cần tư vấn, thiết kế, dự toán, thủ thuật đàm phán giá rẻ hãy xem chi tiết bài viết này

e-Catalogue Máy nén khí trục vít có dầu Hitachi (file.pdf)

Ban có thể xem kho e-Catalogue (file.pdf), bao gồm cả series xắp cung cấp, đã ngừng cung cấp tại bài viết

>> Full Catalogue máy nén khí Hitachi cũ 2000 series và mới nhất Hitachi next III series

Bên dưới là catalogue máy nén Hitachi đang mở bán tại Việt Nam Next II series. Dòng máy Hitachi next III series hiện chỉ có tại thị trường Nhật Bản.

Link Dowloal Ctalogue máy nén khí ngâm dầu file.pdf bấm trực tiếp nút mở rộng góc phải trên cùng của khung hiển thị catalogue trên. Hoặc tải toàn bộ catalogue mọi đời máy nén Hitachi tại bài viết Catalogue máy nén khí Hitachi.

Với dải công suất máy trên 160kw có nhiều tuỳ biến bạn vui lòng liên hệ tư vấn hoặc tải tại kho catalogue.

Bạn cần thêm bất kì thông tin, câu hỏi về máy nén khí Hitachi hãy liên lạc ngay kĩ thuật viên (có zallo) để được hỗ trợ.

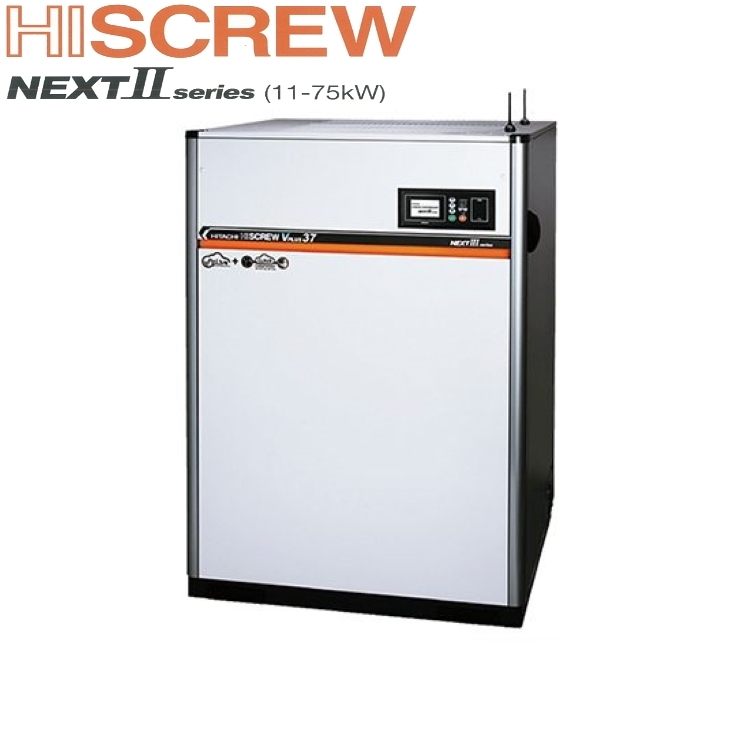

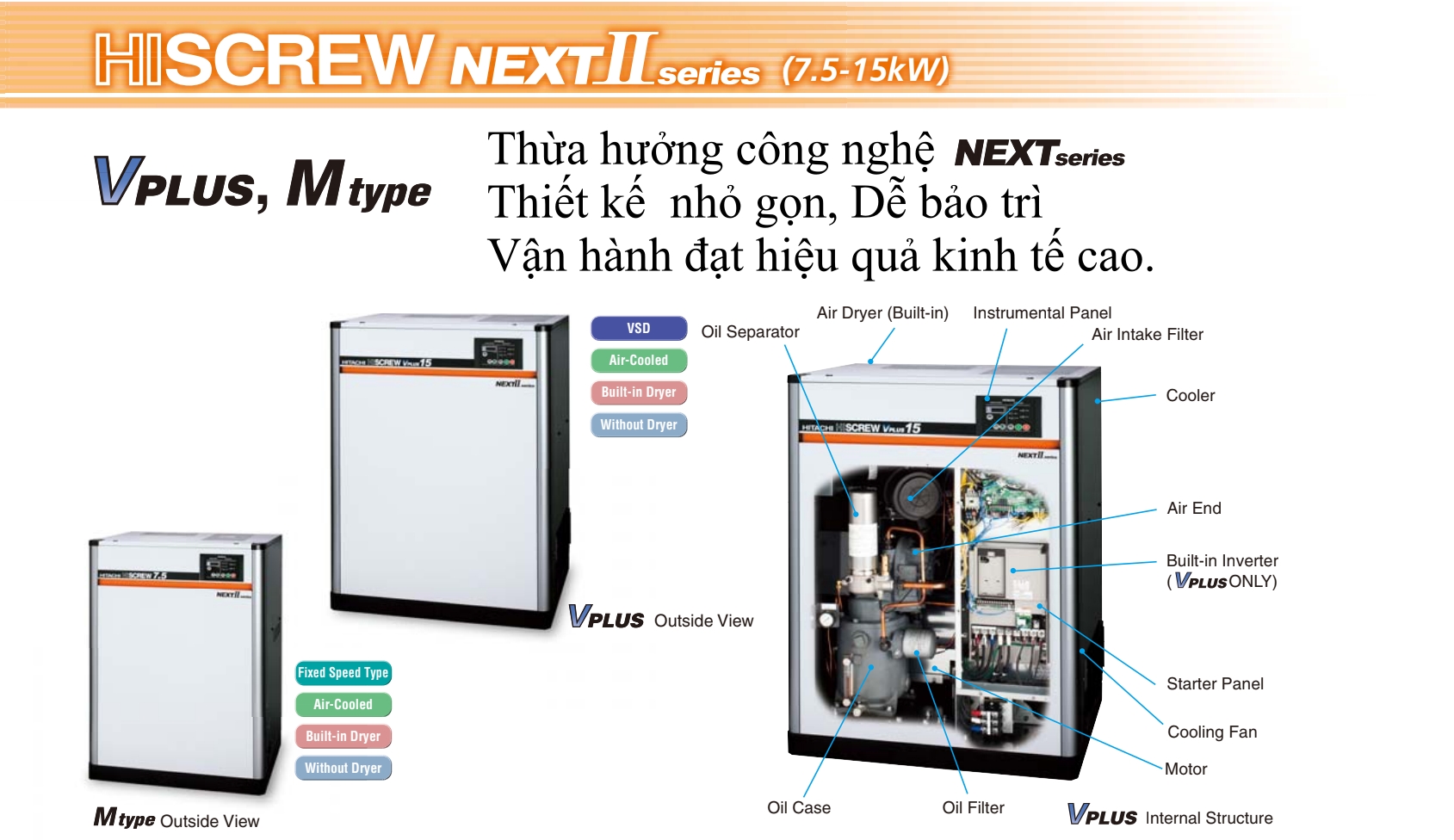

Đặc điểm kỹ thuật máy nén khí Hitachi

Với dải công suất máy từ 7,7kw đến 15kw bạn có vô vàn lựa chọn từ máy nén công nghệ piston, công nghệ nén cuộn. Nhưng máy nén trục vít vẫn là lựa chọn tốt nhất. Máy có khả năng phục vụ sản xuất nhà máy hoạt động 24/7 liên tục.

Phiên bản tích hợp "Alll in one" Hitachi cung cấp phiên bản tích hợp sấy và lọc trong 01. Hãng giảm bớt phiên bản tich hợp máy nén + bình tích + sấy + lọc. Điều này đồng nghĩa hãng nhắm tới nhà xưởng sản xuất công nghiệp quy mô nhỏ hoạt động liên tục nơi mà phiên bản tích hợp hoạt động không thực sự hiệu quả. Bạn có thể được đáp ứng nhu cầu máy nén tích hợp all in one với dòng máy nén công nghệ piston Hitachi.

Những model máy nén trong  Class 7,5kw-15kw (Click model máy để xem chi tiết thông số máy kèm thiết bị đi kèm)

Model	Công suất điện	Lưu lượng	Áp suất làm việc
OSP-7.5VA(R)N2	biến tần 7,5kW	1,05m3/phút	7-9bar
OSP-7.5M5A(R)N2	7,5kw	1,05m3/phút	7-9bar
OSP-11VA(R)N2	biến tần 11kW	1,63m3/phút	7-9bar
OSP-11M5A(R)N2	11kW	1,63m3/phút	7-9bar
OSP-15VA(R)N2	biến tần 15kW	2,15m3/phút	7-9bar
OSP-15M5A(R)N2	15kW	2,15m3/phút

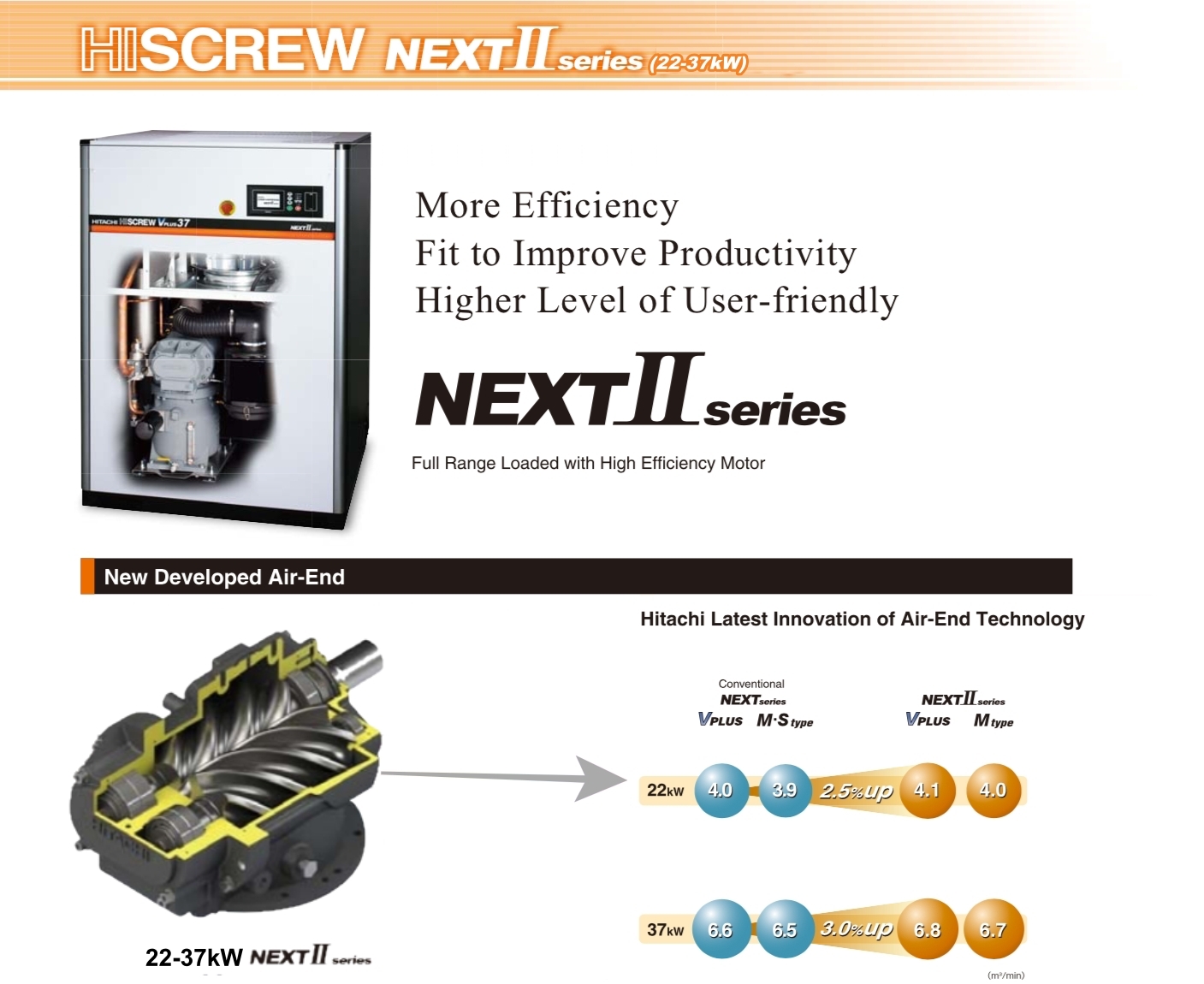

02 Model có cải tiến nổi bật, đáng  mua nhất trong cùng phân khúc trên thị trường.

02 model máy cũng được Hitachi ưu ái với nhiều cải tiến liên tục từ next1 series đến next 2 và ngay cả next 3 xắp ra mắt. Máy được nâng cấp gần như toàn diện, những nâng cấp tiêu biểu nhất cho máy nén khí Hitachi gần như hội tụ tại hai model máy này. Sự phổ biến của nó xứng đáng được dành riêng một bài viết.

Nâng cấp đáng giá đầu tiên

Kết cấu cơ khí, kích thước trục vít lớn hơn 5%. giúp tăng lưu lượng khí nén và giảm độ ồn đầu nén hơn thế hệ 2000 series. Đồng thời trở thành model máy 22kw/37kw có cải tiến hiệu suất tốt nhất trong toàn thị trường máy nén khí. Đầu nén cũng được trang bị vòng bi lớn hơn giúp đầu nén có thể đạt tuổi thọ 08 năm hoạt động.



 Động cơ chính vẫn sử dụng motor Hitachi lừng danh có độ bền đáng kinh ngạc. Motor trang bị trong series II có một vài cải tiến nhỏ, riêng với moto dây đồng có gắn thêm bộ căng dây đai tự động.

Với máy nén khí tích hợp biến tần sử dụng động cơ nam châm vĩnh cửu (BLDC) có cải tiến mới về roto và vòng bi.

Khối liên kết đầu nén và động cơ đã được Hitachi thay đổi so với thế hệ trước. Thông thoáng hơn dễ bảo trì sửa chữa hơn.

Cụm van cổ hút khí nạp được Hitachi chuyển đổi từ van nằm ngang sang van nằm đứng. Loại thường đóng bằng áp lực khí. Kiểu van này đã đã được minh chứng  bởi nhiều hãng máy nén khí hàng đầu như Atlas, inger chúng có kết cấu đơn giản cho hệ thống điều khiển và độ tin cậy cao hơn.

Về truyền động máy nén Hitachi 22kw-37kw của Hitachi vẫn duy trì truyền động dây đai với dòng khởi động sao tam giác. Buli vẫn xử dụng loại Micro V-Belt nhưng được tăng số ránh từ 6PK thành 7PK. Đây có lẽ là một trong ít hãng vẫn còn duy trì hình thức truyền động dây đai với máy nén khí công suất 22kw-37kw.

Về tổng quan những chi tiết cơ khí Hitachi vốn dĩ có chất lượng cao nên những cải tiến hiện tại và tương lai không có nhiều đột phá. Tiếp theo là những nâng cấp quan trọng khác từ Hitachi với 02 model máy nén 22kw và 37kw.

Nâng cấp quan trọng thứ hai

Máy chuyển giàn tản nhiệt nằm đứng sang nằm ngang trên nóc máy. Đồng thời trang bị loại quạt làm mát mới chuyển từ quạt lý tâm cánh cong phiá trước (FC) thành quạt ly tâm cánh cong phía sau(Backward Curve - BC).

Hãng cũng tăng công suất quạt tăng 40% lưu lượng. Tất cả những điều này giúp máy nén khí Hitachi có hệ thống giải nhiệt từ trung bình nên hàng tốt nhất khắc phục hoàn toàn nhược điểm series 2000.  Giúp máy Hitachi next 2 có thể hoạt động với nhiệt độ môi trường 50 độ C.

Việc bố trí giản tản nhiệt nằm ngang trên nóc cũng giúp máy có kích thước nhỏ gọn hơn. Việc nhiệt đới hoá máy nén thực sự là một tin mừng với nhà máy tại Việt Nam bạn sẽ không còn lo lắng nhiệt độ cao, cùng như sức tàn phá máy, ngốn phụ tùng và dầu thay thế định ki lỗi ám ảnh với tất cả máy nén khí G7.

Nâng cấp lọc khí, lọc tách dầu

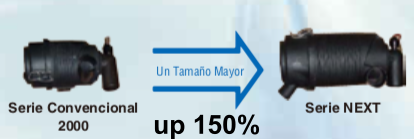

Lưu lượng lọc khí với size lớn hơn tăng 150% lưu lượng. giúp tăng tuổi thọ lọc khí, giảm nghẹt lọc.

Lọc dầu vẫn được giữ nguyên như thế hệ trước.

Lọc tách dầu tăng kích thước và lưu lượng thêm 60%, điều này giúp chênh áp trên tách tăng chậm hơn. Hàm lượng dầu sau tách giảm đi đáng kể. Hai lọc trên kết hợp làm kéo dài tuổi thọ lọc cũng như chu kì bảo dưỡng máy nén Hitachi.
Lột xác hoàn toàn với bo điều khiển kiểu mới

Kể từ Next 2 giao diện trở nên thân thiện sánh ngang với những hãng máy tốt nhất trên thị trường. Giao diện mới có dạng menu báo lỗi, cài đặt dạng chữ trực quan, không còn xử dụng mã lỗi như thế hệ trước.

Thêm khả năng kết nối, mở rộng. đặc biệt có cổng USB. Triết lý tỉ mỉ trong văn hoá Nhật được thể hiện qua thông số trên. Cổng USB giúp lấy dữ liệu vận hành máy và có thể tiến hành phân tích dữ liệu nhằm tối ưu vận hành máy nén khí, cũng như rút gọn việc chuẩn đoán lỗi hư hỏng trong sửa chữa. Đây cũng là tiền đề cho thực hiện bảo dưỡng tiên tiến thế hệ 3 (bảo trì theo hiện trạng).

Hitachi cũng đồng thời phát triển ứng dụng di động, đồng bộ máy nén khí qua Icloud. Tương lai bạn hoàn toàn có thể giám sát điều khiển máy nén Hitachi từ xa thông qua mạng internet. Mặc dù Nhật Bản có trình độ công nghiệp điện tử mạnh nhưng hiếm khi hãng đi tiên phong trong  trong việc nâng cao trải nghiệm người xử dụng bằng công nghệ. Nhưng tính năng mới Icloud áp dụng trong next III là theo kịp thời đại.

Ngoài ra máy còn trang bị thêm một vài cải tiến nhỏ với hệ thống điện, mạch bảo vệ...

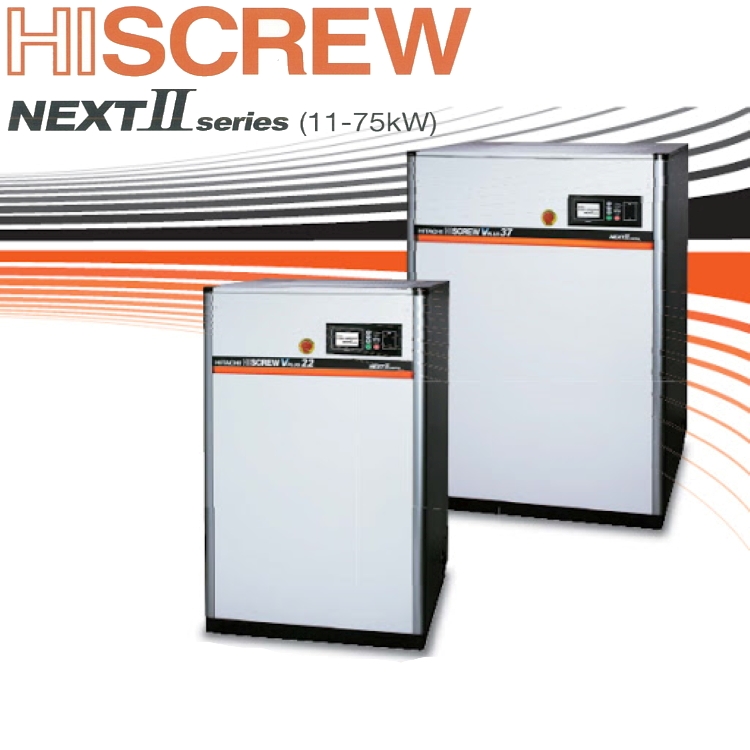

Thừa hưởng những tính năng ưu việt thế hệ trước kèm rất nhiều cải tiến đáng giá. Có thể nói 02 model máy nén Hitachi 22kw và 37kw thực sự nổi bật trong vô vàn model máy nén khí hiện có trên thị trường. Mặt khác chúng có giá thành phải chăng rẻ hơn cả những model cùng loại từ những thương hiệu G7,Hàn Quốc, thậm chí Đài Loan.

Với máy nén 22kw và 37kw Hitachi có 06 model trong đó 02 model 6 tức dùng điện 60hz thường gặp thị trường Nhật hoặc máy cũ.

Model máy	Công suất điện kW	Lưu lượng	Áp suất làm việc
OSP-22VA(R)N2	biến tần 22kw	4,1m3/phút	7bar
OSP-22M5A(R)N2	22kw	4,1m3/phút	7bar
OSP-22M6A(R)N2	22kw	4,1m3/phút	7bar
OSP-37VA(R)N2	biến tần 37kw	6,8m3/phút	7bar
OSP-37M5A(R)N2	37kw	6,8m3/phút	7bar
OSP-37M6A(R)N2	37kw	6,8m3/phút	7bar

Nếu bạn có nhu cầu mua mới 02 model máy này hãy liên hệ ngay với Á Châu để nhận được tư vấn đầy đủ hơn.

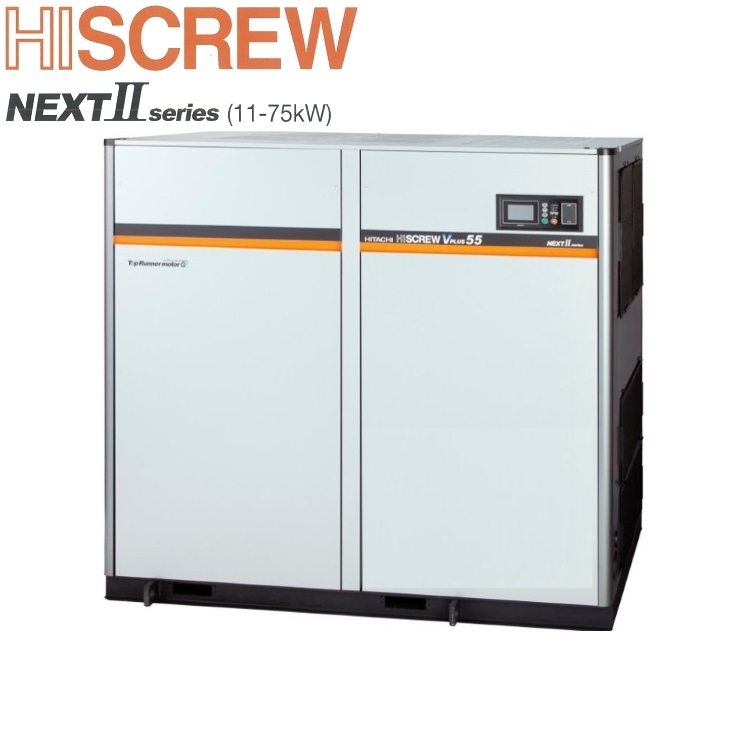

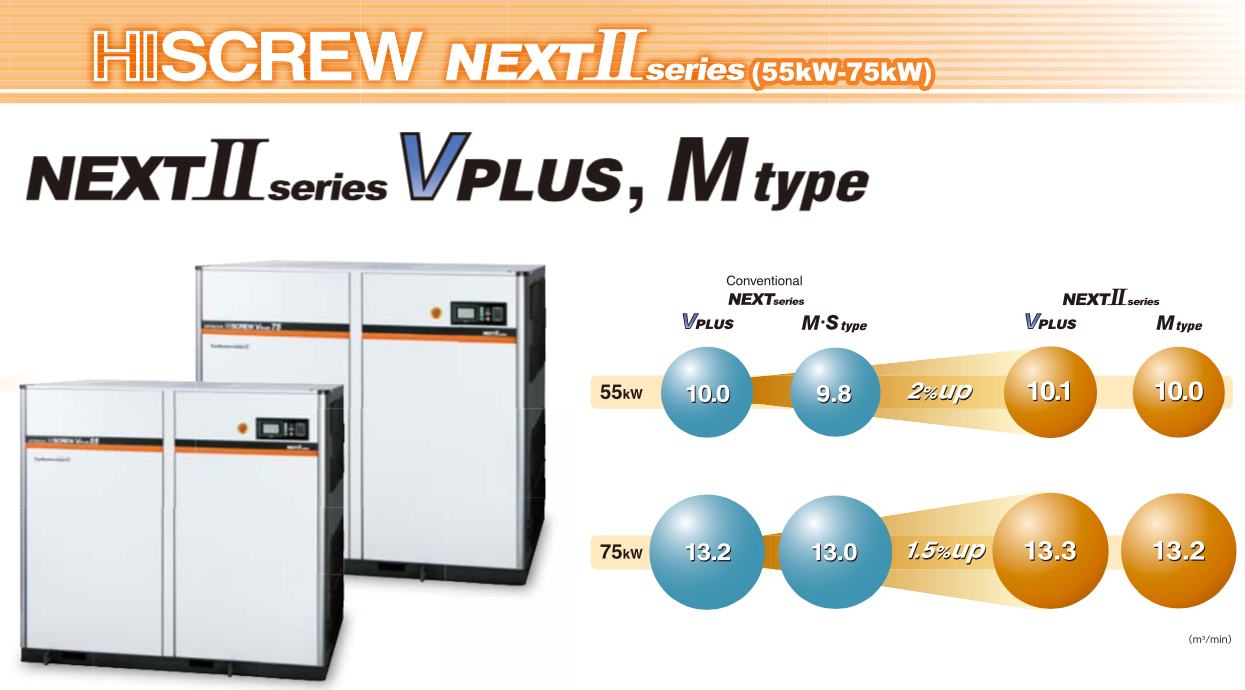

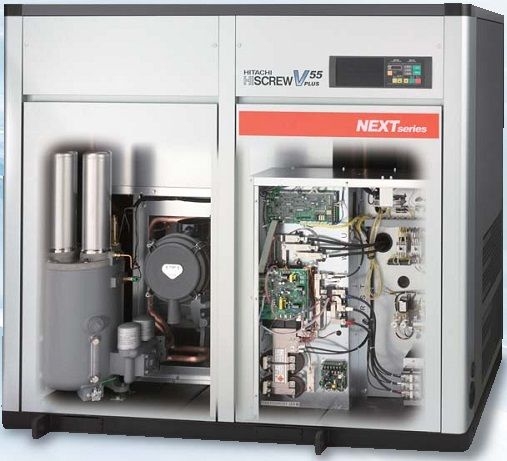

Dòng máy nén truyền động trực tiếp bánh răng. Có phiên bản làm mát khí và làm mát nước.

Hệ cơ khí Hitachi đã nâng cấp hệ truyền động khớp nối cao su sang hệ truyền động trực tiếp bánh răng với khoang kết nối kín. Nhưng khác với Atlas, inger Hitachi vẫn tách biệt khoang động cơ với 02 vòng bi bôi trơn bằng mỡ. Máy đòi hỏi bảo dưỡng vòng bi motor thường xuyên hơn (khoảng 02 năm thay bi động cơ)

Đầu nén được thiết kế lón hơn cho lưu lượng cao hơn 2000 series, chạy êm hơn thế hệ trước, tăng tuổi thọ vòng bi nên 08 năm sử dụng máy. Là 01 trong 03 hãng máy nén cùng công suất trên thị trường chạy êm nhất. Đây là cải tiến đáng chú ý nhất trong dải công suất này. Đa số các hãng máy nén khí có su hướng giảm kích thước đầu nén tăng vòng tua đầu nén làm máy nhỏ gọn hơn nhưng ồn và nhiệt cao hơn.

Máy được cải tiến hệ thống làm mát thay đổi kiểu quạt làm mát và kích thước giàn tản nhiệt gió lớn hớn.

Cụm van cổ hút dạng đứng thường đóng áp lực khí. Cùng nhiều cải tiến về hệ thống điều khiển, nâng lưu lượng và size cho lọc tách dầu, lọc khí.

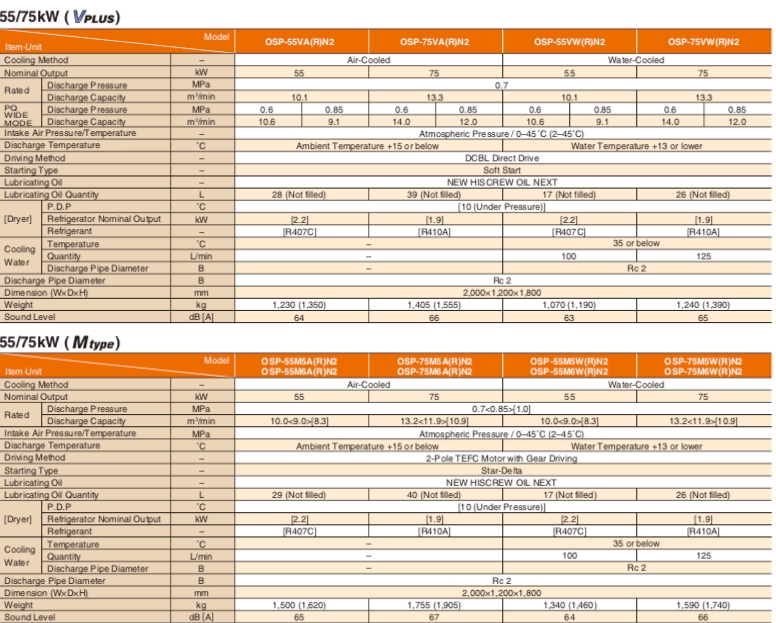

Thông số kĩ thuật máy nén khí Hiachi 55kw-75kw
