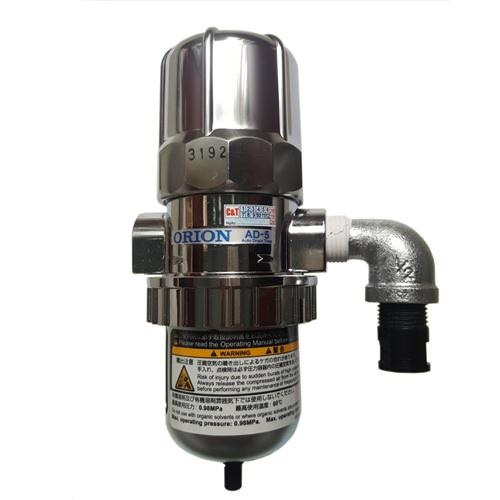

Van xả nước tự động Orion AD5 là một sản phẩm chất lượng cao, được thiết kế để giảm thiểu tối đa tình trạng ứ đọng nước trong các hệ thống đường ống, đặc biệt là trong hệ thống thông gió và hệ thống làm mát. Với thiết kế thông minh và tiên tiến, nó sẽ giúp cho các hệ thống hoạt động hiệu quả và kéo dài tuổi thọ của chúng.
Đặc điểm điển hình
Van hoạt động trên nguyên lý dạng đĩa (Disc operated). Đây là nguyên lý xả nước đặc biệt và khác so với những van xả nước còn lại là dạng phao cơ và van điện.
Van có lưu lượng xả lớn. Phù hợp cho những vị trí đòi hỏi van xả khắt khe như sau máy sấy. Đáy bình tích áp.
Điểm độc đáo về thiết kế giúp van hoạt động bền bỉ hạn chế tắc cặn bẩn hơn hai nguyên lý xả còn lại. Nên van thường được dùng trong những hệ thống xử lý khí nén quan trọng và hiện đại.
Nhược điểm duy nhất của dòng van này là nó phát ra tiếng ồn nhỏ của đồng xu bật, nẩy khi trong khi hoạt động và chi phí đắt. Bạn cũng có thể tìm đến Van xả nước cùng nguyên lý như PA68,Wellair xuất xứ Trung Quốc với độ cứng cáp cao từ nhôm đúc nguyên khối, có giá thành rẻ.
Van AD-5 cũng cần được bảo dưỡng định kì, vệ sinh lưới lọc, thay KIt Oring sau khi đồng xu bị mòn.
Thông số kĩ thuật
| Model | AD-5 | ||
|---|---|---|---|
| Nguyên lý hoạt động | Dạng đĩa (Disk type) | ||
| Dải làm việc | Dải áp suất cho phép (áp suất đo) | MPa | 0.29 – 0.98 |
| Nhiệt độ môi trường cho phép | °C | 2 – 60 (tránh đóng băng) | |
| Môi chất áp dụng | – | Khí nén | |
| Hiệu suất | Lưu lượng xả nước tối đa | L/h | 450 (tại 0.69 MPa) |
| Lưu lượng khí xả | L/phút | 18 (tại 0.69 MPa) | |
| Kích thước kết nối | Cổng xả vào | – | Rc 1/2 |
| Cổng xả ra | – | Rc 1/2 | |
| Kích thước & trọng lượng | Kích thước (R × C) | mm | 86 × 198 |
| Khối lượng | kg | 1.2 | |
| Đường kính nhỏ nhất của dòng chảy | mm | Φ 3.5 | |

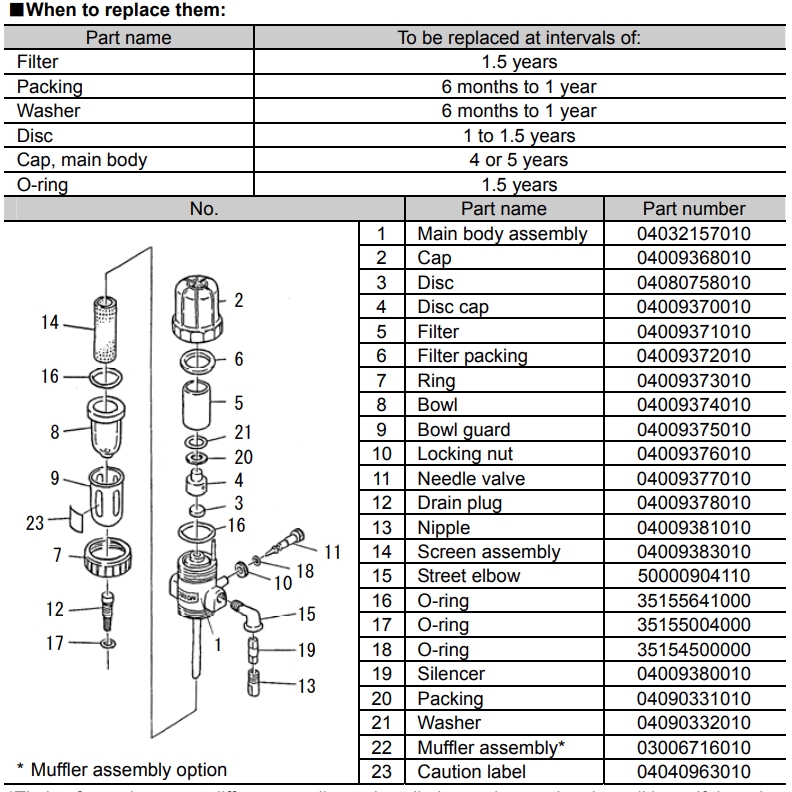

Thành phần cấu tạo KIT thay thế
Khuyến nghị sử dụng & lưu ý vận hành – Van xả nước AD-5 (Disc operated)
Van xả nước AD-5 sử dụng nguyên lý xả dạng đĩa (disc operated), khác hoàn toàn với các dòng van xả nước dạng phao cơ như WBK. Cơ cấu đĩa xả cho phép xả nước ngưng theo chu kỳ có kiểm soát, không phụ thuộc trực tiếp vào mực nước tích tụ trong thân van.

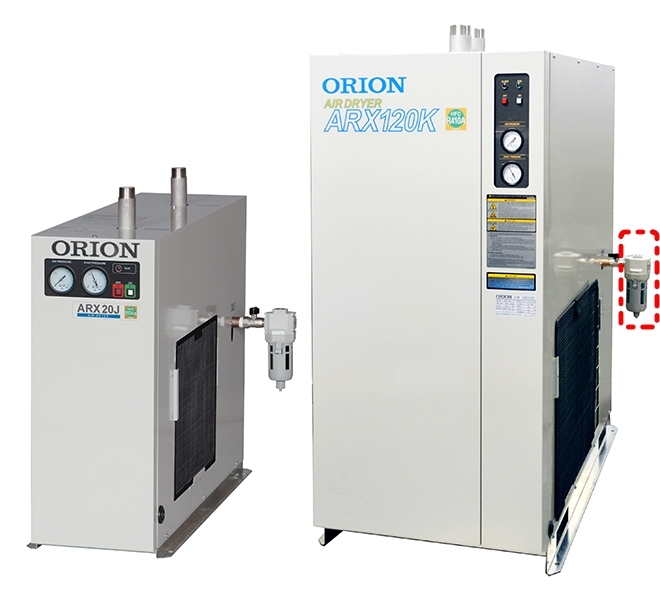

Với đặc tính này, AD-5 phù hợp nhất cho các vị trí có lưu lượng nước ngưng vừa, môi trường khí nén tương đối sạch, không chứa nhiều cáu cặn nặng hoặc rỉ sét. Van thường được sử dụng trong các hệ máy sấy khí và hệ thống khí nén đồng bộ của Nhật Bản, đặc biệt là các hệ máy nén khí và máy sấy khí Orion, thường đi kèm trong hệ thống của Hitachi, Kobelco, Mitsui Seiki, Airman.
Lưu ý quan trọng về âm thanh vận hành
Do sử dụng cơ cấu đĩa xả đóng – mở theo chu kỳ, trong quá trình làm việc van sẽ phát ra tiếng “tạch tạch” đặc trưng mỗi lần xả.
Đây là đặc tính kỹ thuật bình thường của van xả dạng đĩa, không phải lỗi, và khác hoàn toàn với sự êm ái gần như không tiếng của các dòng van xả dạng phao cơ.
