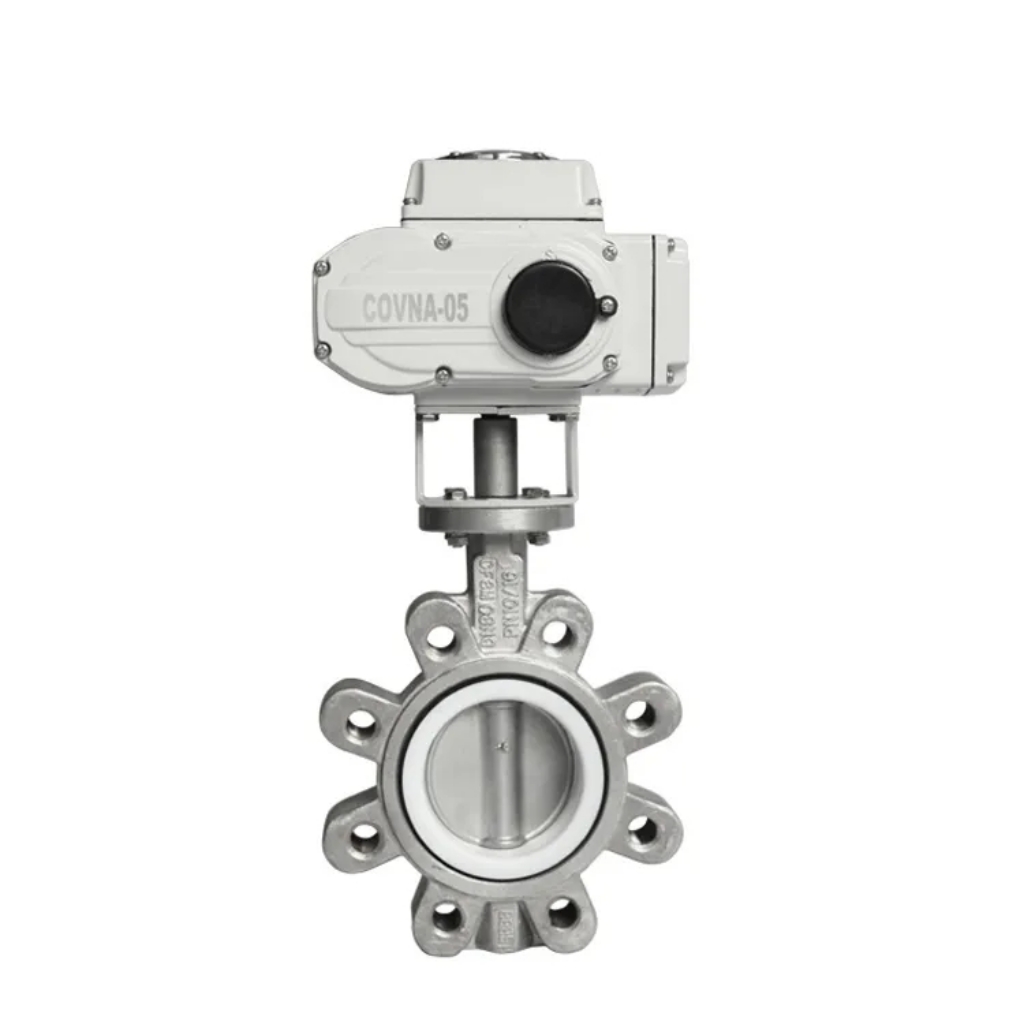

Van bướm điều khiển điện kết nối kiểu tai Lug Class 150 được thiết kế chuyên dụng cho các hệ thống sử dụng tiêu chuẩn ANSI/ASME, phù hợp với các dây chuyền công nghiệp yêu cầu khả năng vận hành linh hoạt và độ bền cao. Sản phẩm kết hợp với bộ truyền động điện xoay hiện đại, tích hợp chức năng điều khiển dòng tín hiệu 4-20mA, mang lại hiệu quả điều tiết dòng chảy chính xác và tự động hóa toàn diện.
Đặc điểm nổi bật:
-
Thiết kế theo tiêu chuẩn ANSI/ASME Class 150 (hệ inc)
- Phù hợp với các hệ thống công nghiệp tuân thủ tiêu chuẩn áp suất và kích thước Class 150, đáp ứng nhu cầu của các khu vực như Bắc Mỹ và các nước sử dụng hệ đo lường inch.
-
Kiểu kết nối tai Lug (Lug Type)
- Cho phép lắp đặt linh hoạt, dễ dàng tháo rời từng đoạn đường ống để bảo trì mà không làm gián đoạn toàn hệ thống.
- Đảm bảo độ kín và chịu lực tốt nhờ các điểm kết nối chắc chắn.
-
Bộ truyền động điện xoay (Electric Rotary Actuator)
- Tích hợp điều khiển tín hiệu 4-20mA, giúp điều chỉnh lưu lượng chính xác theo yêu cầu.
- Tùy chọn điện áp đa dạng (DC24V, AC110V, AC220V) đáp ứng nhu cầu vận hành của nhiều hệ thống.
-
Vật liệu chất lượng cao
- Thân van làm từ thép đúc (Cast Steel) hoặc gang đúc (Cast Iron), mang lại khả năng chịu lực và tuổi thọ lâu dài.
- Đệm làm kín sử dụng EPDM hoặc PTFE, đảm bảo khả năng chống rò rỉ và chịu được nhiều loại hóa chất.
-
Khả năng chịu nhiệt và áp suất tốt
- Hoạt động ổn định ở áp suất lên tới 1.6 MPa và nhiệt độ từ 0°C đến 230°C (tùy loại đệm làm kín).
-
Ứng dụng đa dạng
- Thích hợp cho các hệ thống cấp thoát nước, xử lý nước thải, năng lượng, dầu khí, và HVAC.
- Đáp ứng yêu cầu khắt khe trong các ngành công nghiệp hóa chất, thực phẩm, và dược phẩm.
Thông số kỹ thuật:
- Kích thước danh định: DN15~DN300
- Áp suất hoạt động: 1.6 MPa
- Kết nối: Lug Type theo tiêu chuẩn ANSI/ASME B16.5 Class 150
- Điện áp: DC24V, AC110V, AC220V (có thể tùy chỉnh DC12V hoặc AC380V)
- Đệm làm kín: EPDM, PTFE
- Nhiệt độ hoạt động: 0180°C (PTFE), 0230°C (PPL)
- Cấp bảo vệ: IP65 hoặc IP68 chống nước, tùy chọn chống cháy nổ.
Lợi ích khi sử dụng sản phẩm:
- Tối ưu chi phí bảo trì: Dễ dàng tháo lắp mà không ảnh hưởng đến toàn bộ hệ thống.
- Độ chính xác cao: Điều khiển tự động hóa với tín hiệu 4-20mA.
- Độ bền vượt trội: Chất liệu và thiết kế theo chuẩn quốc tế, hoạt động bền bỉ trong môi trường khắc nghiệt.
Van bướm kiểu tai Lug Class 150 là lựa chọn lý tưởng cho các hệ thống công nghiệp hiện đại, đặc biệt phù hợp với dây chuyền sản xuất áp dụng tiêu chuẩn ANSI/ASME.
