Van bướm điều khiển khí nén tác động kép là loại van sử dụng bộ truyền động khí nén để điều khiển việc mở và đóng đĩa van. Trong cơ chế tác động kép, khí nén được cung cấp vào cả hai phía của bộ truyền động để thực hiện cả hai hành động mở và đóng van. Điều này đảm bảo rằng van chỉ thay đổi trạng thái khi có tín hiệu khí nén điều khiển, giúp kiểm soát chính xác và ổn định trong các ứng dụng công nghiệp.
Nguyên lý hoạt động của van bướm điều khiển khí nén tác động kép
-

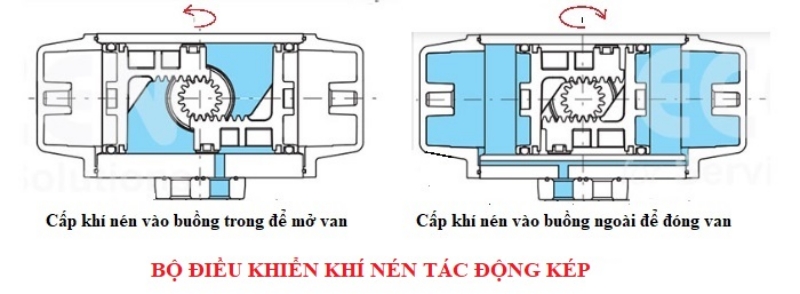

Quá trình mở van: Khi cấp khí nén vào đầu A, khí nén đẩy piston di chuyển, làm xoay trục van và mở đĩa van để cho phép dòng chảy qua.
-
Quá trình đóng van: Khi cấp khí nén vào đầu B, khí nén tác động ngược lại, đẩy piston về vị trí ban đầu và xoay đĩa van trở về trạng thái đóng, chặn dòng chảy.
Không giống loại tác động đơn, loại tác động kép không có lò xo hồi vị, do đó van sẽ dừng ở trạng thái hiện tại (mở hoặc đóng) nếu ngắt khí nén.
Cấu tạo van
 |

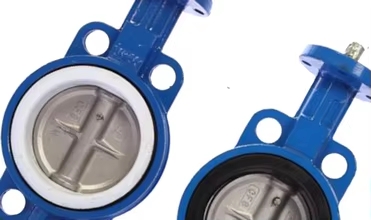

◀ Kiểu thân wafer hoặc lug Kiểu thân wafer một mảnh hoặc kiểu lug (tai ren) chất liệu thép không gỉ (Inox 304/316). Cả hai kiểu thân đều có khả năng bịt kín hai chiều theo tiêu chuẩn phù hợp với xếp hạng ASME loại 150 và loại 300 đầy đủ. |

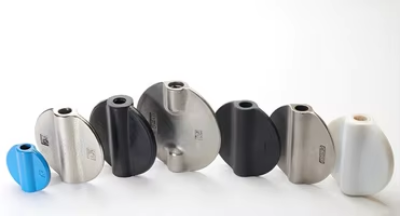

| Nhiều lựa chọn vật liệu đĩa ▶ Đĩa được gia công chính xác và đánh bóng bằng tay để cung cấp mô-men xoắn tối thiểu và tuổi thọ đế dài hơn. |
 |
 |
◀ Mặt bích lắp bộ truyền động Mặt bích trên cùng được khoan theo tiêu chuẩn EN ISO 5211 để lắp trực tiếp nhiều loại bộ truyền động. |

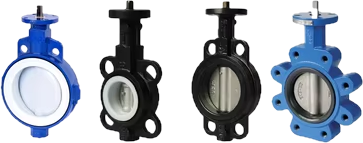

| Nhiều lựa chọn vật liệu ghế ngồi đệm gioăng ▶ Thiết kế ghế ngồi có rãnh và mô-men xoắn độc đáo để giữ chặt thân máy. Cung cấp khả năng cách ly hoàn toàn chất lỏng chảy ra khỏi thân máy và giúp việc thay thế tại hiện trường trở nên nhanh chóng và đơn giản. Ghế ngồi có vòng đệm chữ O đúc giúp loại bỏ việc sử dụng miếng đệm mặt bích. Ghế ngồi được thiết kế để bịt kín bằng các mặt bích trượt hoặc cổ hàn. |
 |
 |

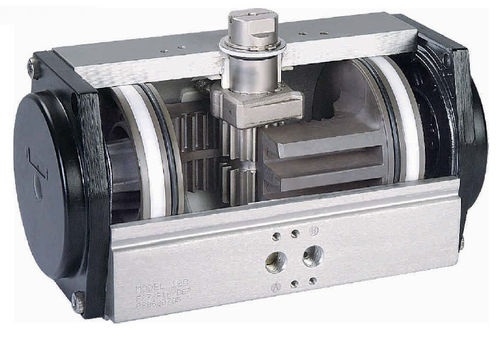

◀ Bộ điều khiển khí nén tác động kép Sử dụng khí nén để điều khiển cả hai quá trình mở và đóng van, đảm bảo phản ứng nhanh và chính xác. |
Thông số kỹ thuật:
| Mô tả | Thông số |
|---|---|
| Tên sản phẩm | Van bướm điều khiển khí nén inox tác động kép |
| Xuất xứ | COVNA - Trung Quốc |
| Phạm vi kích thước | DN50 - DN250 |
| Xếp hạng áp suất | Tiêu chuẩn JIS 10K |
| Kết thúc kết nối | Kiểu bánh wafer/ tai bích (lug) |
| Vật liệu thân máy | Thép không gỉ (inox 304) |
| Vật liệu đĩa | Thép không gỉ (inox 304) |
| Vật liệu gioăng | EPDM / PTEF |
| Nhiệt độ làm việc | -20°C đến 80°C |
| Tùy chọn kích hoạt | Vận hành bằng khí nén |
