Ductile Strainer là một thiết bị lọc rác trong hệ thống đường ống, được làm từ chất liệu gang dẻo (Ductile Iron) có khả năng chịu áp suất cao lên đến 1.96MPa. Trong tiếng Việt, Ductile Strainer thường được gọi là Lọc Y gang dẻo hoặc Y Strainer gang dẻo do thiết kế đặc trưng hình chữ Y.
Lọc Y có nhiệm vụ loại bỏ cặn bẩn, tạp chất rắn ra khỏi dòng chảy của chất lỏng hoặc khí, giúp bảo vệ các thiết bị quan trọng như máy bơm, van, đồng hồ đo áp suất và toàn bộ hệ thống đường ống.

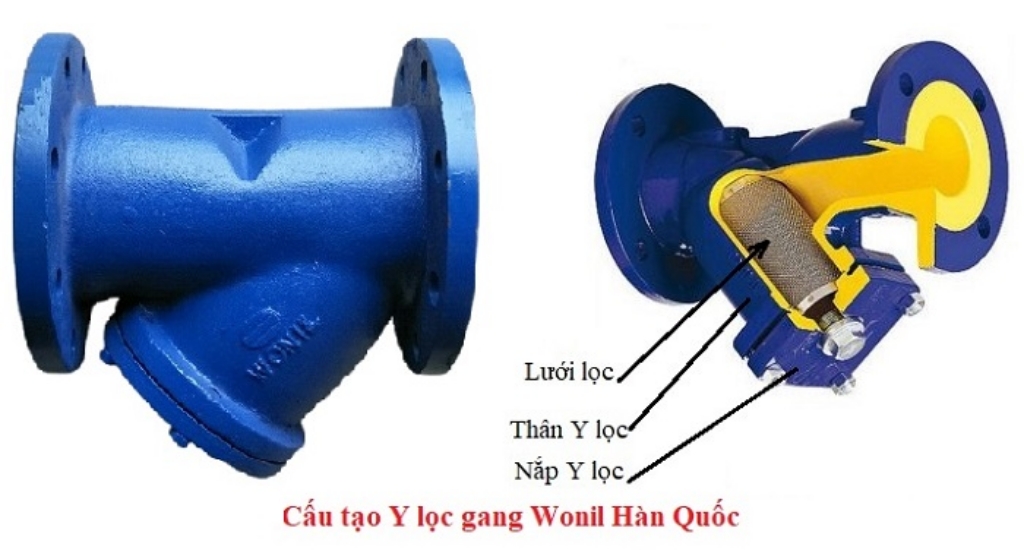

Cấu tạo và nguyên lý hoạt động của Lọc Y gang dẻo
Cấu tạo chính:
- Thân van: Làm từ gang dẻo (Ductile Iron) có độ bền cao, chịu được áp lực lớn và hạn chế ăn mòn.
- Lưới lọc (Screen): Thường được làm từ inox 304 hoặc 316, có khả năng chống gỉ sét và chịu được áp lực dòng chảy mạnh.
- Nắp đậy: Giúp dễ dàng tháo lắp để vệ sinh lưới lọc khi cần thiết.
- Đầu nối: Kết nối mặt bích chắc chắn với đường ống, đảm bảo an toàn khi vận hành ở áp suất cao.
Nguyên lý hoạt động:
- Dòng chảy khi đi qua Lọc Y sẽ gặp lưới lọc, các tạp chất và cặn bẩn bị giữ lại trong lưới, còn dòng chất lỏng hoặc khí sạch tiếp tục đi qua hệ thống. Khi lưới lọc đầy cặn, người vận hành chỉ cần tháo nắp đậy để vệ sinh, đảm bảo thiết bị hoạt động ổn định và liên tục.
Thông số kỹ thuật:
| MODEL | WBST-1S | |
|---|---|---|
| Chất lỏng áp dụng: | Nước, hơi nước, dầu | |
| Áp suất tối đa: | ≤ 0.98MPa | |
| Nhiệt độ tối đa: | ≤ 120℃ | |
| Kiểu kết nối: | KS 10K mặt bích | |
| áp suất kiểm tra | 1.5 MPa at Water Pressure | |
| Vật liệu | BODY | SCPH2 |
| TRIM | STS304 | |
Ưu điểm nổi bật của Lọc Y gang dẻo (Ductile Strainer)
Chất liệu gang dẻo bền bỉ:
- Khả năng chịu áp suất lên đến 1.96MPa, thích hợp cho các hệ thống có áp lực lớn.
- Độ bền cao, chống chịu tốt trong môi trường khắc nghiệt như nước thải, hóa chất nhẹ và nhiệt độ cao.
Bảo vệ thiết bị:
- Ngăn chặn cặn bẩn, rác thải đi vào hệ thống, bảo vệ máy bơm, van và các thiết bị khác khỏi hư hỏng.
- Giảm thiểu chi phí sửa chữa và bảo trì trong dài hạn.
Lắp đặt và vệ sinh dễ dàng:
- Thiết kế đơn giản, kết nối mặt bích tiêu chuẩn giúp lắp đặt nhanh chóng.
- Dễ dàng tháo nắp để vệ sinh và bảo dưỡng lưới lọc.
Tiết kiệm chi phí vận hành:
- Giảm tình trạng tắc nghẽn trong hệ thống đường ống, tăng hiệu suất làm việc của các thiết bị.
Ứng dụng của Lọc Y gang dẻo
Lọc Y gang dẻo Ductile Strainer được sử dụng phổ biến trong nhiều lĩnh vực như:
- Hệ thống cấp thoát nước trong dân dụng và công nghiệp.
- Hệ thống HVAC (điều hòa không khí và sưởi ấm).
- Hệ thống xử lý nước thải.
- Hệ thống đường ống dẫn dầu, khí và hóa chất nhẹ.
- Công nghiệp thực phẩm và dược phẩm, nơi yêu cầu lọc tạp chất đảm bảo dòng chảy sạch.
